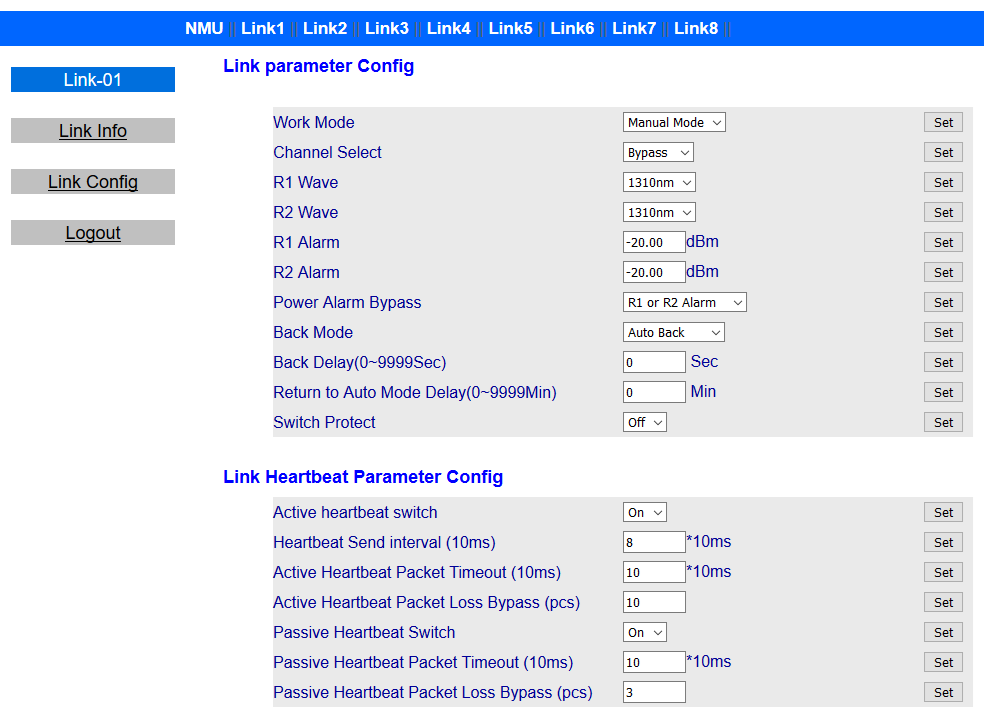

Work Mode

Режим управления каналом. Данный параметр определяет, как выполняется переключение канала между основным и резервным путями – автоматически (Auto Mode) или вручную (Manual Mode)

Auto Mode (по умолчанию)

Manual Mode

Channel Select

Выбор пути для канала в режиме ручного управления. Primary – основной путь, Bypass – резервный путь (Secondary). Если для канала установлен режим автоматического управления, то путь выбирается автоматически

Primary

Bypass

R1 wave

Длина волны оптического сигнала на входе R1

1310 нм

1550 нм

R2 wave

Длина волны оптического сигнала на входе R2

1310 нм

1550 нм

R1 Alarm

Пороговый уровень мощности сигнала на входе R1, ниже которого канал будет переключаться на резервный путь. Данный параметр связан с параметром PWR ALM BPS

от -50.00 до +23.00 дБм

R2 Alarm

Пороговый уровень мощности сигнала на входе R2, ниже которого канал будет переключаться на резервный путь. Данный параметр связан с параметром PWR ALM BPS

от -50.00 до +23.00 дБм

Power Alarm Bypass

Условие переключения на резервный путь при контроле уровня мощности оптического сигнала

R1 Alarm – уровень мощности сигнала отслеживается только на входе R1

R2 Alarm – уровень мощности сигнала отслеживается только на входе R2

R1 or R2 Alarm – уровень мощности сигнала отслеживается на обоих входах R1 и R2; падение уровня мощности сигнала ниже порогового значения на любом из входов приводит к переключению канала на резервный путь

R1 and R2 Alarm – уровень мощности сигнала отслеживается на обоих входах R1 и R2; падение уровня мощности сигнала ниже порогового значения одновременно на обоих входах приводит к переключению канала на резервный путь

Back Mode

Способ обратного переключения на основной путь (автоматически или вручную)

Auto Back – автоматически

Auto No Back – вручную

Back Delay

Задержка автоматического переключения с резервного пути на основной (в секундах)

0~9999

Return to Auto Mode Delay

Задержка переключения из ручного режима в автоматический (в минутах)

0~9999

0 – не переключать режим управления

Switch Protect

Включение/выключение защиты от избыточной коммутации.

Защита от избыточной коммутации действует следующим образом. В режиме автоматического управления каналом устройство контролирует количество переключений между основным и резервным путями. Если в течение 20 секунд количество переключений достигает 10, то канал переводится в режим ручного управления

On

Off

Active Heartbeat Switch

Активация/деактивация режима Active Heartbeat.

Если режим Active Heartbeat активирован, то устройство EcoDPI Bypass будет с заданной периодичностью отправлять Heartbeat пакеты (ICMP Echo Request) на заданный IP-адрес для проверки доступности защищаемого устройства

On

Off

Heartbeat Send Interval

Периодичность отправки Active Heartbeat пакетов

1~9999 * 10 мс

Active Heartbeat Packet Timeout

Время ожидания ответа на отправленный Active Heartbeat пакет

1~9999 * 10 мс

Active Heartbeat Packet Loss Bypass

Максимально допустимое количество последовательно пропущенных ответов на Active Heartbeat пакеты

1~9999

Passive Heartbeat Switch

Активация/деактивация режима Passive Heartbeat

Если режим Passive Heartbeat активирован, то устройство EcoDPI Bypass будет ждать на управляющем интерфейсе входящие Passive Heartbeat пакеты от защищаемого устройства

On

Off

Passive Heartbeat Packet Timeout

Время ожидания входящего Passive Heartbeat пакета

1~9999 * 10 мс

Passive Heartbeat Packet Loss Bypass

Максимально допустимое количество последовательно пропущенных Passive Heartbeat пакетов

1~9999
