Перед включением оборудования в сеть должны быть проверены исправность кабеля питания и соответствие напряжения сети, указанной в технических характеристиках.

На передней панели оборудования расположены:

• консольный порт RJ-45 с маркировкой CONSOLE,
• управляющий (management, менеджмент-) порт с маркировкой MGMT,
• сетевые интерфейсы с маркировкой 1-64. Для корпуса 1U 1-32,
• сетевой интерфейс c маркировкой AUX для корпуса 2U,
• один USB-разъем,
• клавиша для переключения режима светодиодной индикации,
• один JTAG-разъем с маркировкой DEBUG,
• табличка с серийным номером оборудования с маркировкой Pull Tab,
• светодиоды индикации.

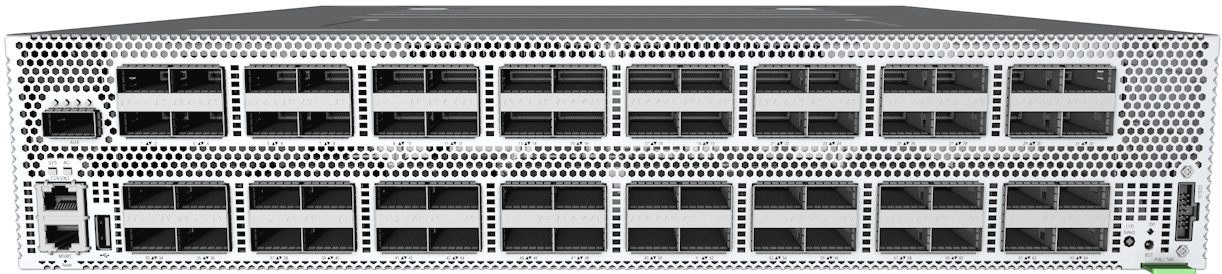

Вид передней панели оборудования представлен на рисунках ниже.

Аппаратная платформа ELB-0165.

Аппаратная платформа ELB-0133.

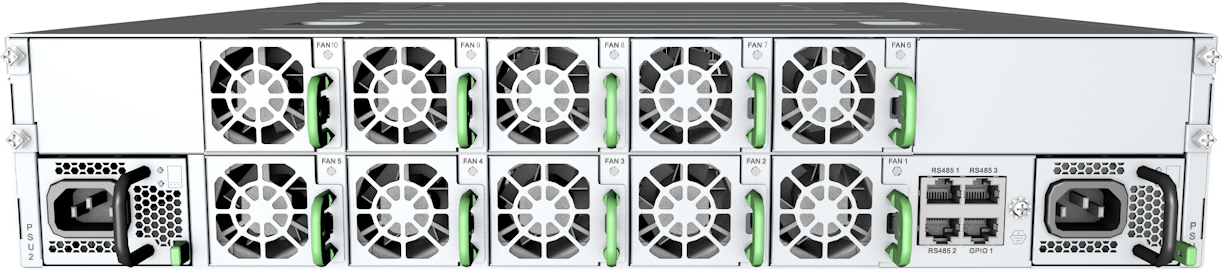

На задней панели оборудования расположены разъемы для подключения шнуров питания, четыре управляющих (management, менеджмент-) RJ-45 порта, а также сменные блоки вентиляторов (5 или 10, в зависимости от модели) и клемма заземления.

Назначение разъемов, расположенных на передней панели оборудования, описано в таблице ниже.

Перед включением оборудования в сеть должны быть проверены исправность кабеля питания и соответствие напряжения сети, указанной в технических характеристиках.

Порядок подключения оборудования.

1. Подключить кабели электропитания к блокам питания оборудования и электрическим розеткам или источникам бесперебойного питания.
2. Подключить к разъемам на передней панели оборудования патчкорды согласно их назначению, представленному в таблице выше.
