Перед включением оборудования в сеть должны быть проверены исправность кабеля питания и соответствие напряжения сети, указанной в технических характеристиках.
На передней панели оборудования расположены:
- консольный порт RJ-45 с маркировкой CONSOLE,
- управляющий (management, менеджмент-) порт с маркировкой MGMT,
- сетевые интерфейсы с маркировкой 1-64 . Для корпуса 1U 1-32,
- сетевой интерфейс c маркировкой AUX для корпуса 2U,
- один USB-разъем,
- клавиша для переключения режима светодиодной индикации,
- один JTAG-разъем с маркировкой DEBUG,
- табличка с серийным номером оборудования с маркировкой Pull Tab,
- светодиоды индикации.

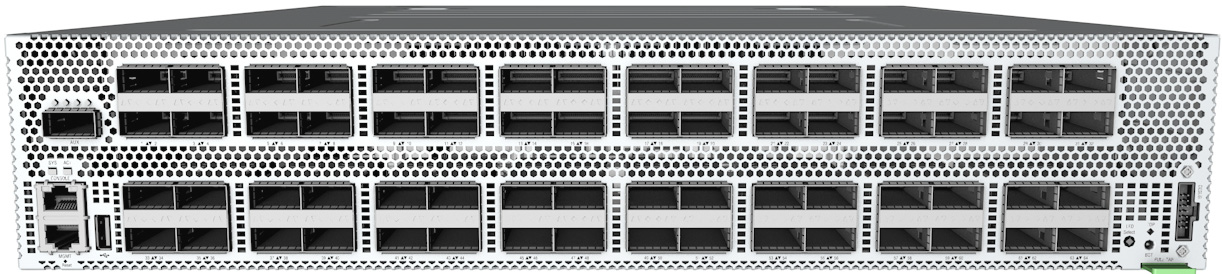

Вид передней панели оборудования представлен на рисунках ниже.
Аппаратная платформа ELB-0165.
Аппаратная платформа ELB-0133.

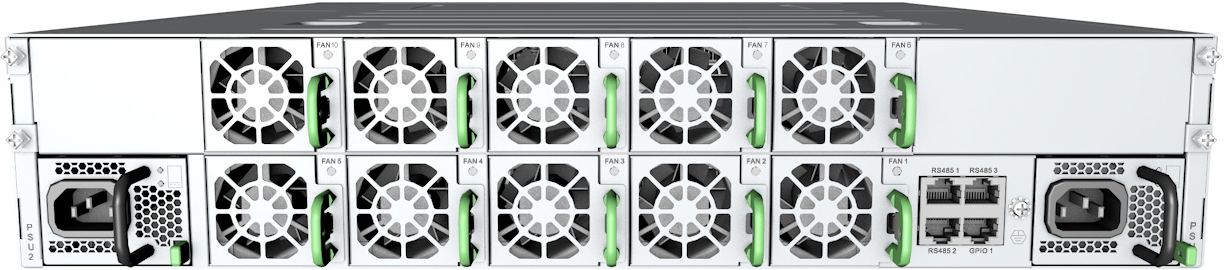

На задней панели оборудования расположены разъемы для подключения шнуров питания, четыре управляющих (management, менеджмент-) RJ-45 порта, а также сменные блоки вентиляторов (5 или 10, в зависимости от модели) и клемма заземления.
Назначение разъемов, расположенных на передней панели оборудования, описано в таблице ниже.
№ | Обозначение | Описание |
1 | CONSOLE | Разъем консольного порта RJ-45 для подключения управляющих устройств |
2 | MGMT | Разъем RJ-45 для подключения сетевых устройств на скорости 10/100/1000 Мбит/с с возможностью подключения управляющих устройств |
3 | USB | Разъем USB для подключения внешних носителей информации |
4 | 1 – 64 | Слоты QSFP/QSFP28/QSFP+ для подключения сетевых устройств. Каждый порт поддерживает соединения на скорости 40/100 Гбит/с, при агрегации соединений – 4 x 25 Гбит/с, 4 x 10 Гбит/с, 2 x 50 Гбит/с |
5 | AUX | Слот QSFP/QSFP28/QSFP+ для подключения сетевых устройств. Порт поддерживает соединение на скорости 40/100 Гбит/с, при агрегации соединений – 4 x 25 Гбит/с, 4 x 10 Гбит/с, 2 x 50 Гбит/с |
6 | DEBUG | Разъем JTAG для отладки работы оборудования |
Перед включением оборудования в сеть должны быть проверены исправность кабеля питания и соответствие напряжения сети, указанной в технических характеристиках.
Порядок подключения оборудования.
- Подключить кабели электропитания к блокам питания оборудования и электрическим розеткам или источникам бесперебойного питания.
- Подключить к разъемам на передней панели оборудования патчкорды согласно их назначению, представленному в таблице выше.
