Дерево конфигурации EcoNAT Documentation / Дерево конфигурации

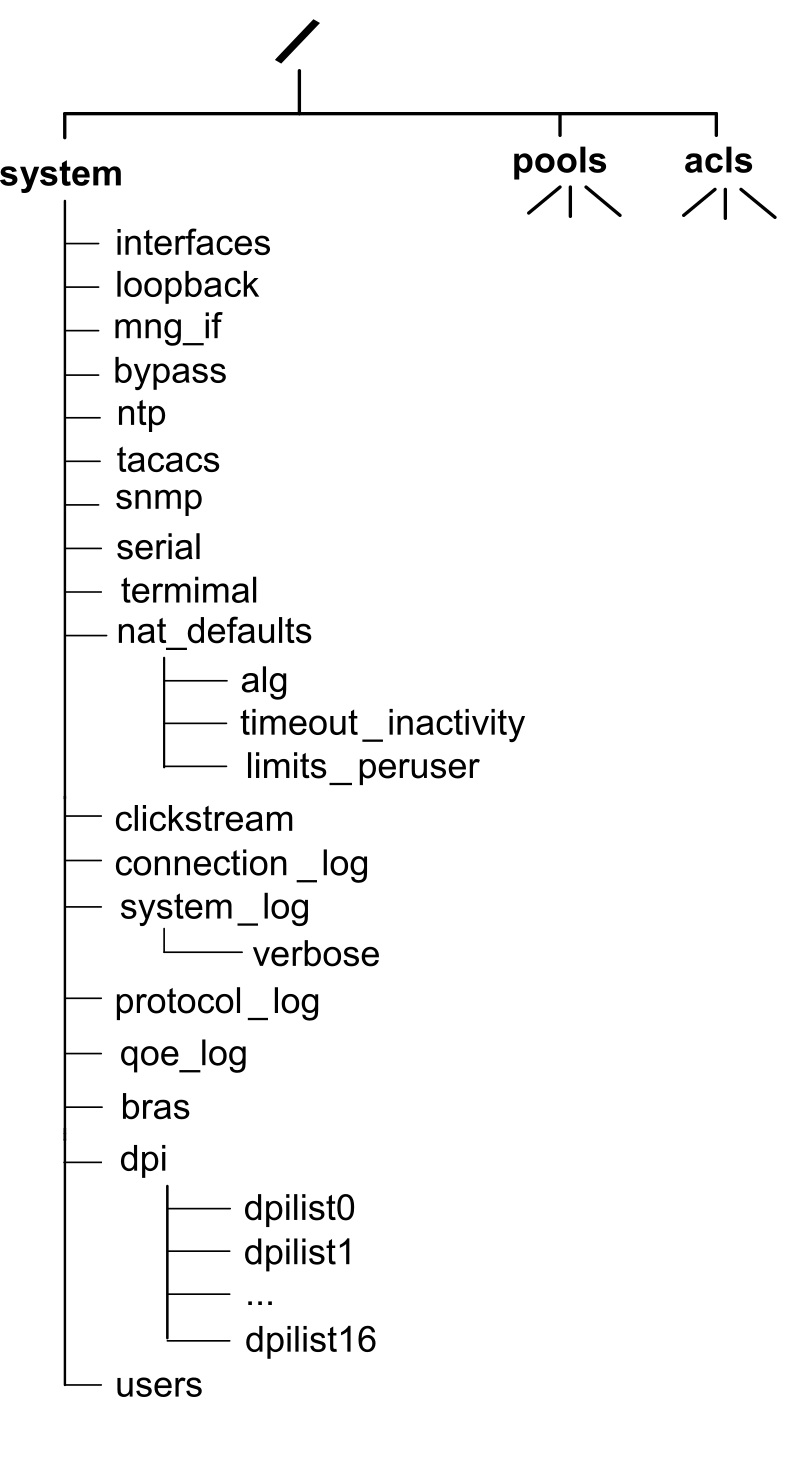

Примечание. Дерево конфигурации реального устройства может отличаться от представленного на рисунке. Это зависит от заложенной в устройство функциональности. Описание веток дерева конфигурации приведено в таблице ниже.
| Название ветки | Описание |
|---|---|
| system | Контейнер для настроек |
| interfaces | Включение/выключение сетевых интерфейсов |
| loopback | IP- и MAC-адреса, используемые для генерации ошибок |
| mng_if | Настройки сетевого интерфейса управления |
| bypass | Настройки интерфейсов, подключенных к EcoBypass |
| ntp | Настройки NTP |
| tacacs | Настройки TACACS |
| snmp | Настройки SNMP |
| serial | Настройки последовательного порта |
| terminal | Настройки терминала |
| nat_defaults | Параметры подсистемы NAT по умолчанию (общие параметры для всех пулов, в том числе параметры, используемые при создании новых пулов) |
| connection_log | Настройки логирования абонентских сессий |
| system_log | Настройки логирования системных событий |
| clickstream | Настройки логирования подключений к web-серверам |
| bras | Настройки подсистемы BRAS (Broadband Remote Access Server) |
| dpi | Настройки подсистемы DPI (Deep Packet Inspection) |
| users | Информация о пользователях |
| pools | Контейнер пулов, созданных пользователем |
| acls | Контейнер ACL (Access Control List), созданных пользователем |
Изменение конфигурации возможно только в конфигурационном режиме (см. раздел "Режимы консоли").
Фактическое изменение настроек системы происходит только после успешного выполнения команды apply, завершающей правку конфигурации администратором. Команда apply может быть выполнена только в конфигурационном режиме. Непосредственно при выходе из конфигурационного режима также будет предложено применить изменения.
При успешном выполнении команды apply в консоли выводится подтверждение применения изменений конфигурации.
EcoSGE:# apply
FIRST TIME CONFIGURATION APPLY
RECONFIG FUNCTION PROCESSING
EconatEngineReconfig output success
APPLY SUCCESS
Save applied configuration into profile ‘lastapply’
EcoSGE:#
В системе есть конфигурации с предопределёнными именами:
- startup – конфигурация, автоматически используемая после перезагрузки устройства;
- effective – текущая конфигурация (последняя применённая на устройстве). Можно загрузить в текущую консоль командой load effective;
- lastapply – конфигурация, которая была применена последней;
- factory – заводская конфигурация (не подлежит изменению).
Навигация по дереву конфигурации возможна как в операционном, так и в конфигурационном режиме. По умолчанию после авторизации в системе вы оказываетесь в корне конфигурационного дерева. При навигации по дереву в командной строке отображается, в какой ветке дерева вы находитесь в данный момент. Путь отображается перед символом приглашения, названия веток отображаются иерархически, начиная с родительской, и разделяются точкой.
Вернуться в корень конфигурационного дерева можно в любой момент при помощи команды root или символа ‘/’.Перейти на уровень можно при помощи команд exit или up, или символов ‘..’. Пример:
EcoSGE:1:# system
EcoSGE:2:system# mng_if
EcoSGE:3:system.mng_if# exit
EcoSGE:4:system# serial
EcoSGE:5:system.serial# root
EcoSGE:6:#

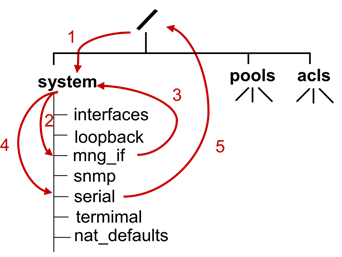

Маршрут следования по дереву показан на рисунке ниже.
Для того чтобы сразу перейти в определённую поддиректорию конфигурации (ветку дерева), необходимо указать путь, используя в качестве разделителя пробел.
Для быстрой навигации по поддиректориям первого уровня директории system можно использовать команду goto <имя ветки>. Например, команда goto serial переводит в поддиректорию system.serial.
Аналогично, для быстрого перехода к ветке pools используется команда goto <имя пула> (подробнее о правилах именования пулов см. в разделе "Создание и настройка пула"). A для быстрого перехода к одной из веток ACL служит команда goto <имя ACL> (подробнее о правилах именования ACL см. в разделе "Создание ACL"). Пример:
EcoSGE:1:# goto acla
EcoSGE:2:acls.acla# show
acla {
10 permit ip src host 10.0.0.1 dst any
}
EcoSGE:3:acls.acla#
Для просмотра конфигурации c текущего уровня вглубь используйте команду ls или show.
Для просмотра веток, доступных на текущем уровне дерева конфигурации, используйте короткую команду '!'.
EcoSGE:1:system.dpi> !
enable
functionality_mode normal_nat
dpilist0 {} # inload namespace (not show)
dpilist1 {} # inload namespace (not show)
