В систему EcoSGE по отдельному запросу может быть добавлена функция Sniffer (сниффер) для передачи копии определённого трафика во внешнюю систему мониторинга и анализа. Данная функция использует протокол инкапсуляции TZSP.

Настройка функции Sniffer производится в ветке конфигурации system.sniffer, которая по умолчанию имеет следующий вид:

EcoSGE:system.sniffer# ls
disable
log_interface default
server_ip_and_port 0.0.0.0:0
ip_address 0.0.0.0/0
gateway 0.0.0.0
source_port 1088
permanent_sniffer off
hookpoint lan
snaplen 0
strip_eb_header on
per_session_pkt_count 0
acl none
aclv6 none

В таблице ниже дано описание параметров функции Sniffer.

Для функции Sniffer предусмотрены следующие счётчики:

• cr_sniffer_try_send_tzsp – количество попыток отправки копий пакетов;
• cr_sniffer_send_tzsp – количество успешно отправленных копий пакетов;
• cr_sniffer_copy_mbuf_error – ошибки копирования пакетов в буфер;
• cr_sniffer_packet_data_enqueue_error – ошибки записи данных о пакете в буфер.

Пример 1. Ручное управление функцией Sniffer (permanent_sniffer off):

EcoSGE:system.sniffer# sniff
Starting sniffer, export to 192.168.5.3:37008
Running...
^C
Interrupted by user
Stopping...

Если Sniffer работает в фоновом режиме (permanent_sniffer on), то в ответ на команду sniff система сообщит, что Sniffer уже запущен:

EcoSGE:system.sniffer# sniff
Sniffer already running

Пример 2. Выполнение команды sniff local:

EcoSGE:system.sniffer# sniff local
Starting sniffer, export local
2023-08-30T15:01:27+00:00 UDP 172.16.1.1:53 > 192.168.1.1:53, length 542
2023-08-30T15:01:27+00:00 UDP 172.16.1.1:53 > 192.168.1.1:53, length 542
2023-08-30T15:01:27+00:00 UDP 172.16.1.1:53 > 192.168.1.1:53, length 542
2023-08-30T15:01:29+00:00 UDP [fd00::1]:53 > [aacc::1]:53, length 62
2023-08-30T15:01:29+00:00 UDP [fd00::1]:53 > [aacc::1]:53, length 62
2023-08-30T15:01:29+00:00 UDP [fd00::1]:53 > [aacc::1]:53, length 62

В примерах 3 и 4 ниже показана информация о копиях пакетов в зависимости от выбранной точки перехвата трафика. Пакеты передавались между локальным адресом 192.168.0.2 и внешним адресом 192.168.0.3 через устройство EcoSGE, на котором настроена трансляция в глобальный адрес 3.3.3.3.

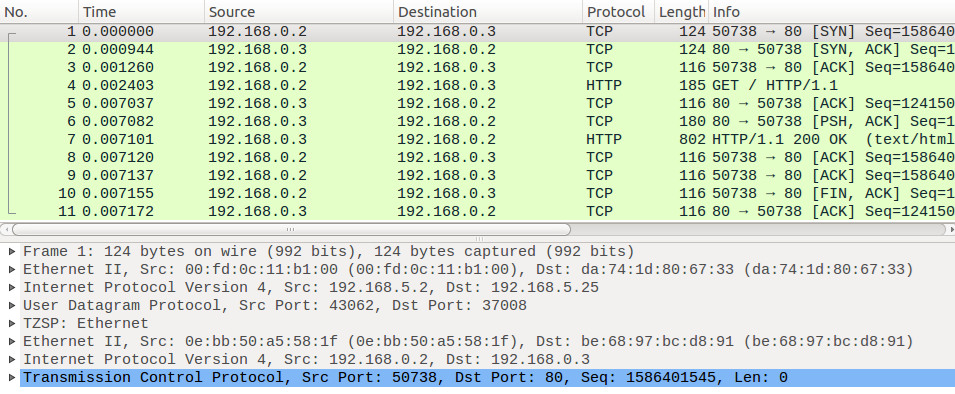

Пример 3. Информация о копии пакета при hookpoint lan:

В вышеприведённом примере можно видеть, что адресом источника (Source) исходящих пакетов 1, 3, 4, 8, 9, 10 и адресом назначения (Destination) входящих пакетов 2, 5, 6, 7, 11 является локальный адрес 192.168.0.2.

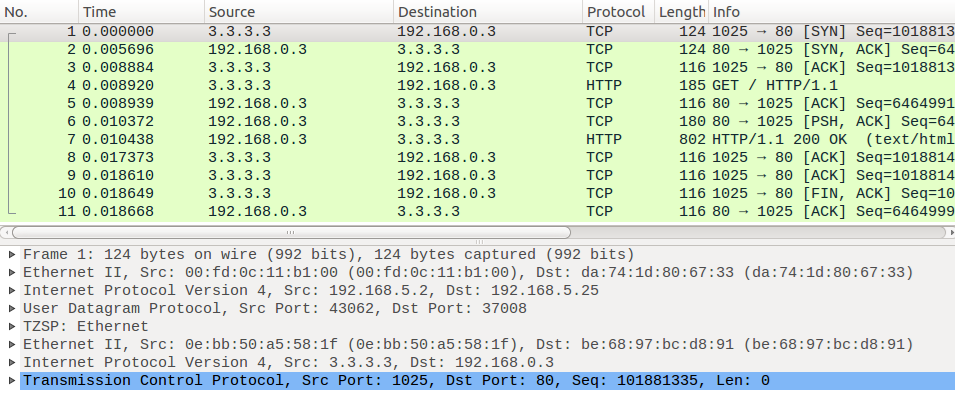

Пример 4. Информация о копии пакета при hookpoint wan:

В вышеприведённом примере можно видеть, что адресом источника (Source) исходящих пакетов 1, 3, 4, 8, 9, 10 и адресом назначения (Destination) входящих пакетов 2, 5, 6, 7, 11 является глобальный адрес 3.3.3.3.

Предусмотрена возможность запуска дополнительных экземпляров сниффера вручную с параметрами, отличными от заданных в ветке конфигурации system.sniffer. Одновременно могут работать не более 8 снифферов, включая фоновый.

Общий синтаксис команды запуска сниффера имеет вид:

sniff [acl <aclname>] [src_ip <ip_address>] [dst_ip <ip_address>] [aclv6 <aclv6name>] [src_ipv6 <ipv6_address>] [dst_ipv6 <ipv6_address>] [runtime <number>] [pkt_count <number>] [hookpoint { wan | lan }] [per_session_pkt_count <number>] [snaplen <number>] [output <pcap_file_name>] [strip_eb_header { on | off }] [local]

Назначение параметров acl, aclv6, hookpoint, per_session_pkt_count, snaplen, strip_eb_header в команде то же, что и у одноимённых параметров в ветке конфигурации system.sniffer. Внимание! Если не указать эти параметры в команде, то они будут взяты из конфигурации.

Можно видеть, что команда ручного запуска сниффера может содержать ряд дополнительных параметров, которые отсутствуют в конфигурации. Их описание дано в таблице ниже.

В команде учитывается порядок указания параметров. Так, например, система не примет команду sniff local runtime 10 acl aclv4. В данном случае правильной будет команда sniff acl aclv4 runtime 60 local.
