Текущий статус

Страница "Текущий статус" содержит сводные данные по RTT, сессиям и входящим/исходящим пакетам, а также счётчики сработавших правил фильтрации, заданных для QoE и ClickStream. Для этой страницы загрузка данных из базы происходит каждые 5 минут. Для более частой загрузки данных страницу необходимо обновлять вручную. Для просмотра статистики в реальном времени предусмотрена вложенная страница Live.

Далее приведено описание данных, содержащихся в отдельных полях страницы.

RTT в сети

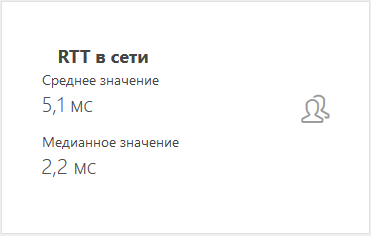

В этом поле указаны среднее и самое частое значения RTT в сети на момент последней загрузки данных из базы.

Время загрузки

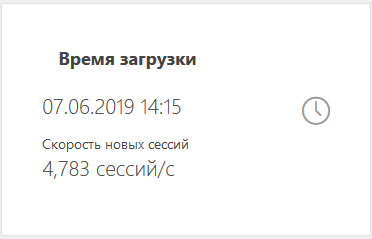

В этом поле указана дата и время последней загрузки данных, а также последнее измеренное значение скорости создания новых сессий.

Счётчики срабатываний фильтров

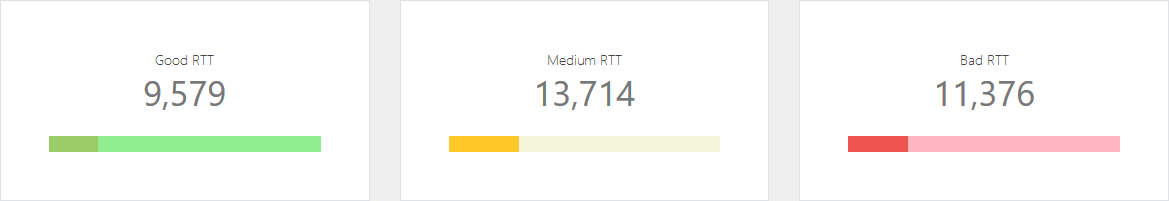

Счетчики срабатываний фильтров отображаются на данной странице в виде плиток.

Предварительно фильтры должны быть настроены на странице "Аналитика QoE" или "Журнал ClickStream". Счётчики отображаются для тех фильтров, в настройках которых выбрана опция "Показать на странице "Текущий статус".

При нажатии на значение счётчика отображаются страницы «Аналитика QoE» или «Журнал ClickStream», в зависимости от того, на какой странице настроен данный фильтр. Данные на странице будут уже отфильтрованы по соответствующему параметру.

График "Распределение RTT"

Этот график показывает соответствие между значениями RTT и количеством соединений за последние 24 часа.

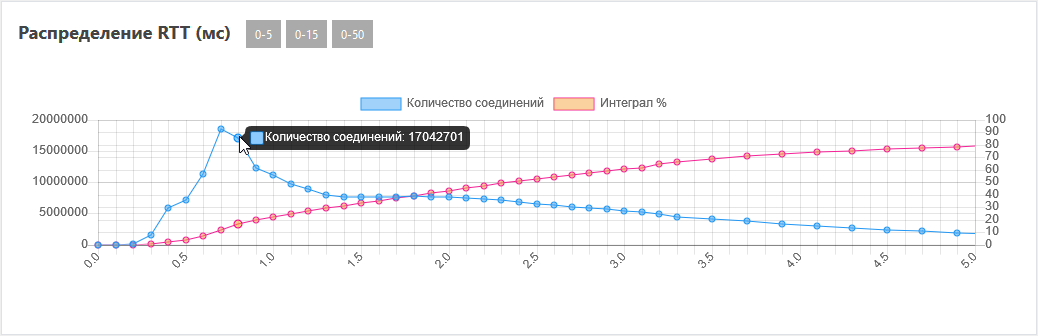

Для того чтобы узнать количество соединений с определённым RTT, достаточно навести указатель на интересующую точку графика. Пример на рисунке ниже показывает, что за последние 24 часа в сети было 17042701 соединение с RTT равным 0,8 мс.

Каждая точка красного графика (Интеграл) показывает количество всех соединений в % с измеренным значением RTT, находящемся в промежутке от 0 до заданного. Его значение в точке X является суммой всех значений графика распределения от 0 до X, поэтому, график и назван «Интеграл».

Три кнопки над графиком позволяют изменять масштаб оси значений RTT.

Можно скрыть тот или иной график, нажав на поле соответствующего цвета над графиком.

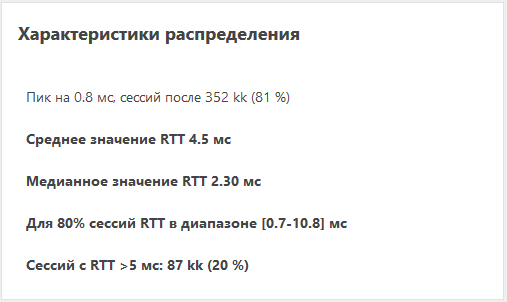

В поле слева от графика перечислены основные характеристики показанного распределения RTT.

Тепловая карта RTT демонстрирует динамику изменения распределения задержек за последние 24 часа.

У каждой точки на тепловой карте есть три координаты:

• X - дата и время,
• Y - значение RTT,
• Z - количество соединений.

Индикатором температуры какой-либо точки на карте является количество соединений. Чем больше количество соединений с определённым значением RTT, тем выше температура данной точки.

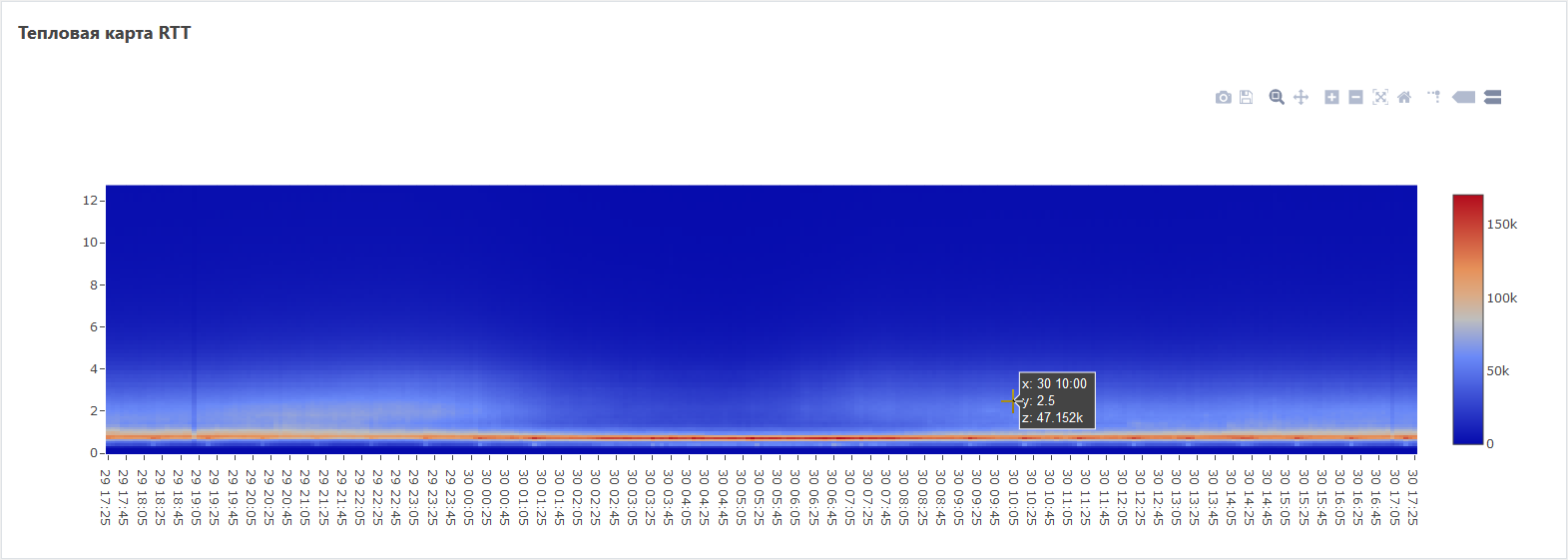

На рисунке ниже можно видеть, что 30 числа в 10:00 было зарегистрировано 47 тысяч соединений с RTT равным 2,5 мс.

Панель инструментов тепловых карт

При наведении указателя на тепловую карту в правом верхнем углу появляется панель инструментов.

Функциональность панели инструментов описана в таблице ниже.

Масштабирование тепловой карты

Тепловую карту можно масштабировать вручную, как независимо по осям X и Y, так и по обеим осям одновременно.

Для масштабирования одновременно по двум осям необходимо подвести указатель к любому углу диаграммы так, чтобы он принял вид двухконечной стрелки, нажать и удерживать левую кнопку мыши и перемещать указатель до получения требуемого масштаба.

Для масштабирования по оси X или Y необходимо подвести указатель к началу или концу оси так, чтобы он принял вид двухконечной стрелки, нажать и удерживать левую кнопку мыши и перемещать указатель до получения требуемого масштаба.

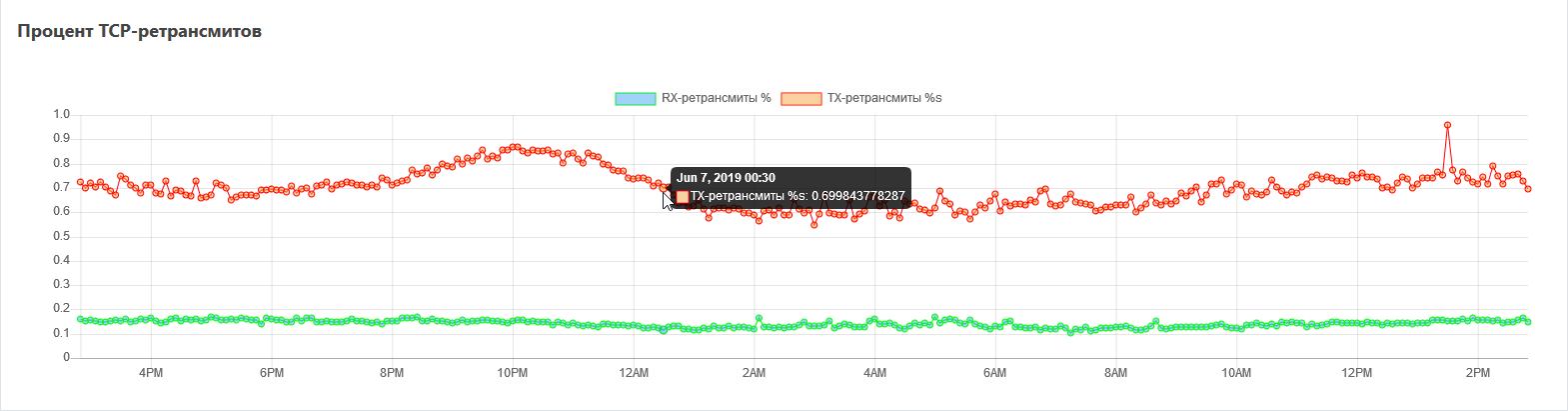

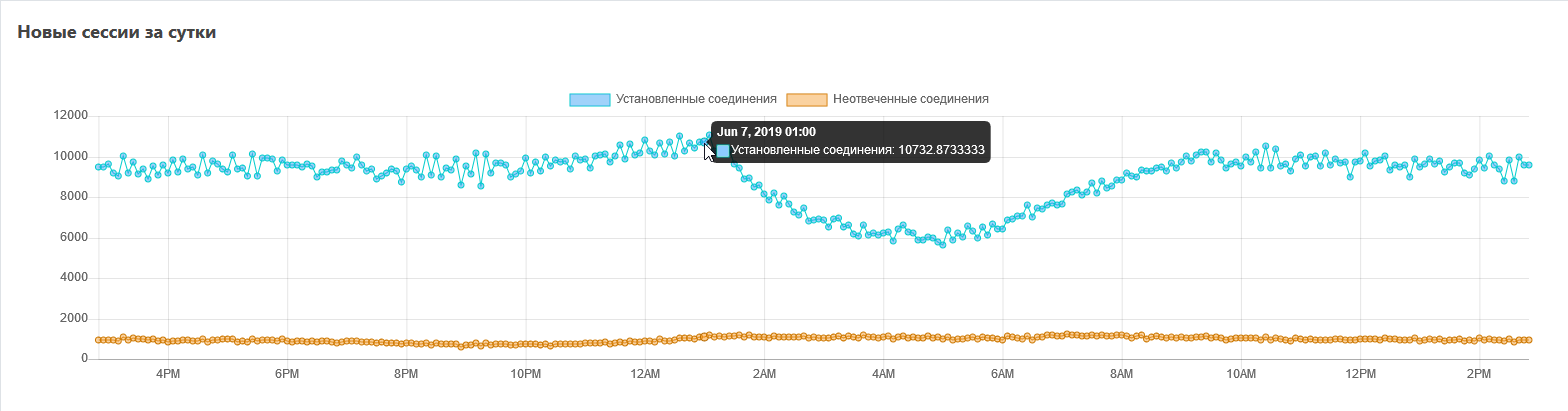

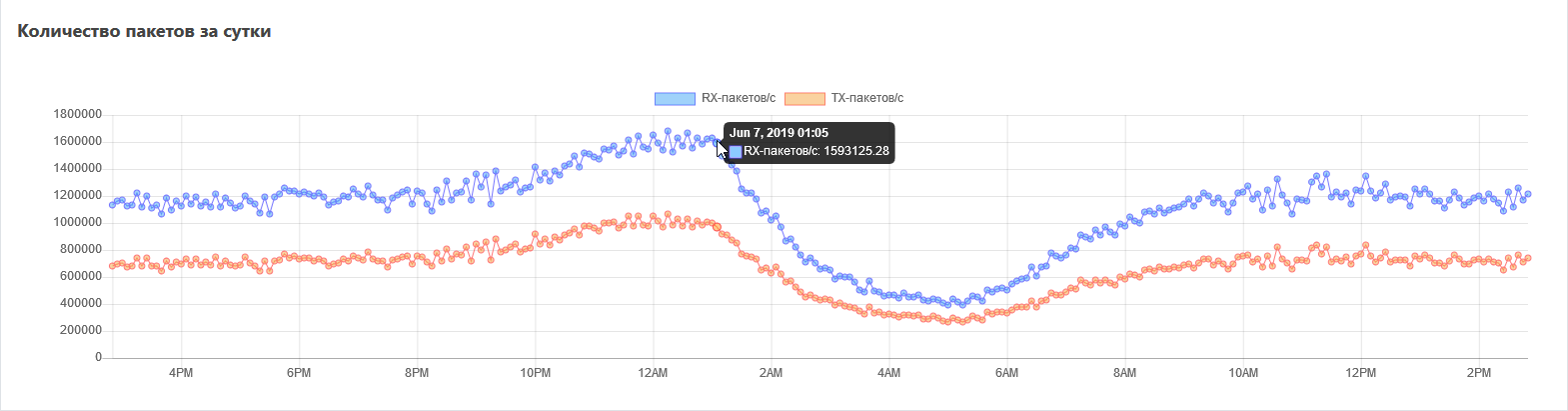

Сопоставление данных на этих графиках позволяет определить, например, периоды пиковой нагрузки на сеть и оценить, насколько хорошо сетевое оборудование справляется с нагрузками. Слишком большие значения RTT в периоды пиковой нагрузки могут свидетельствовать о том, что оборудование не справляется с трафиком и пакеты долго находятся в очередях. Резкое уменьшение количества сессий свидетельствует об аварийном отказе в обслуживании клиентского трафика. Большое значение RTT и большое количество ретрансмитов при малом количестве сессий может говорить о проблемах на физическом уровне.

Данная страница предназначена для мониторинга параметров сети в реальном времени. Данные запрашиваются с сервера с периодичностью 5 секунд. Фактический период обновления данных на странице зависит от настроек коллектора, отвечающих за накопление и перенос данных в базу.

Здесь выводится информация о среднем и медианном RTT в сети, суммарном исходящем и входящем трафике, количестве активных абонентов, скорости создания сессий, количестве повторных передач пакетов и прочие данные.

Предусмотрена возможность вывода информации по отдельному абоненту. Для этого необходимо ввести IP-адрес или номер договора и нажать кнопку «Показать».
