Статистика OTT
На данной странице представлена подробная статистика использования абонентами сервисов OTT за последний час, включая диаграммы и таблицы рейтинга по различным параметрам.

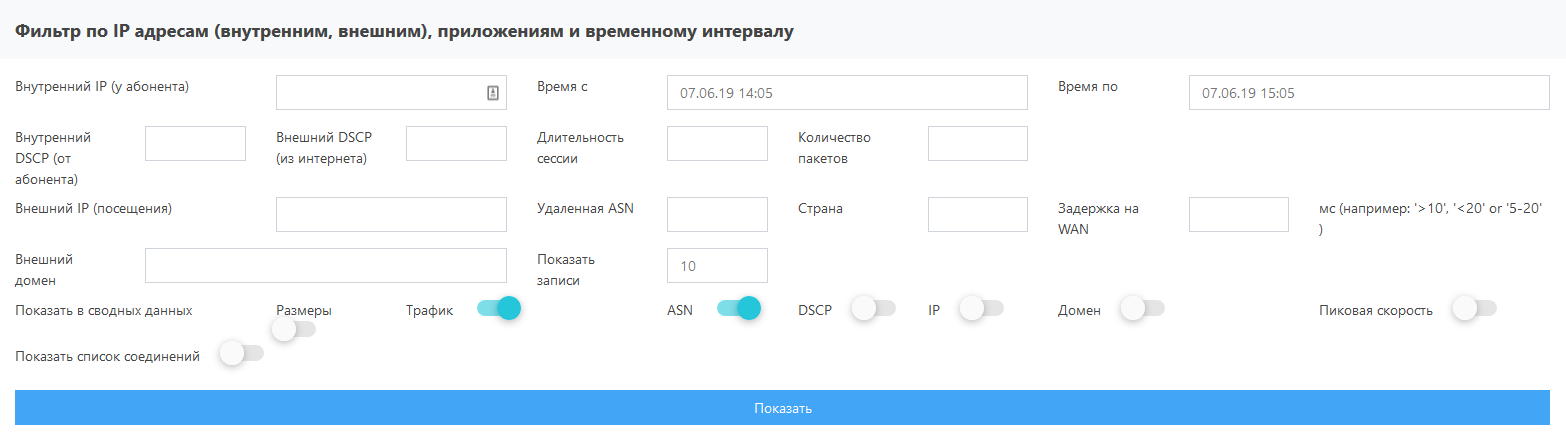

Под фильтром отображаются плитки с информацией о количестве уникальных внутренних и внешних IP-адресов, количестве посещённых доменов и скорости создания новых сессий.

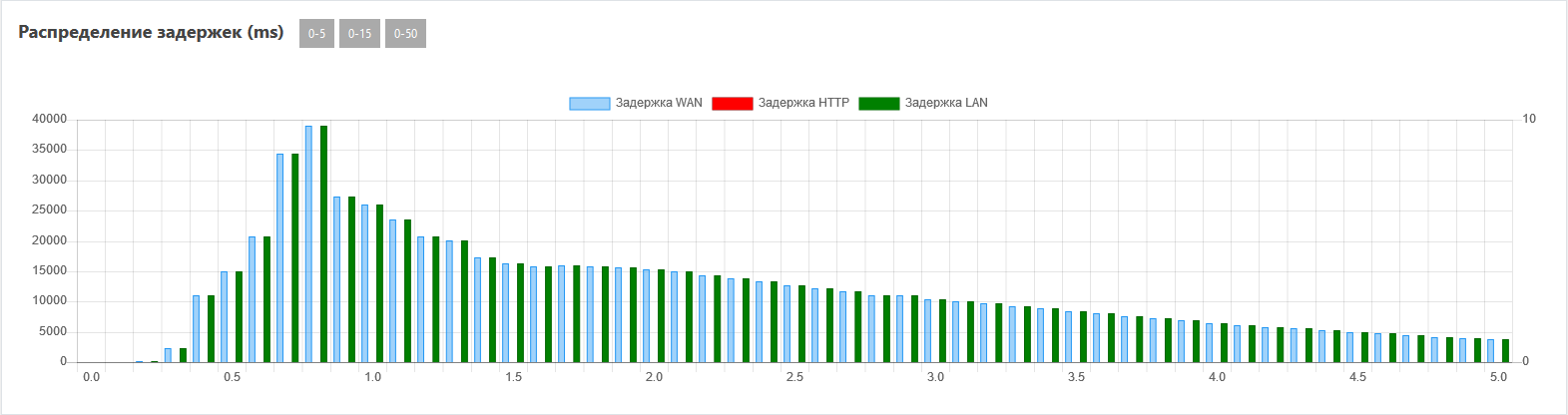

Ниже отображается диаграмма распределения задержек.
По оси X – величина задержки в миллисекундах, по оси Y – количество соединений с данной задержкой.
На диаграмме представлены следующие типы задержек:
- LAN – задержка между устройством абонента и оборудованием NAT,
- WAN – задержка между оборудованием NAT и внешним сервером,
- HTTP – задержка между моментом прохождения запроса от абонента к внешнему серверу и моментом поступления данных от сервера.
Можно скрыть любую из диаграмм, нажав на поле соответствующего цвета над ними.
Три кнопки над диаграммой позволяют изменять масштаб оси значений задержки.
Далее следуют диаграммы и таблицы рейтинга по различным параметрам: ТОП автономных систем, внешних IP-адресов, доменов, User-Agent, путей в URL, локальных IP-адресов. Эти диаграммы и таблицы позволяют оценить активность использования того или иного сервиса OTT, объём входящего трафика и задержки у отдельных абонентов и многое другое.

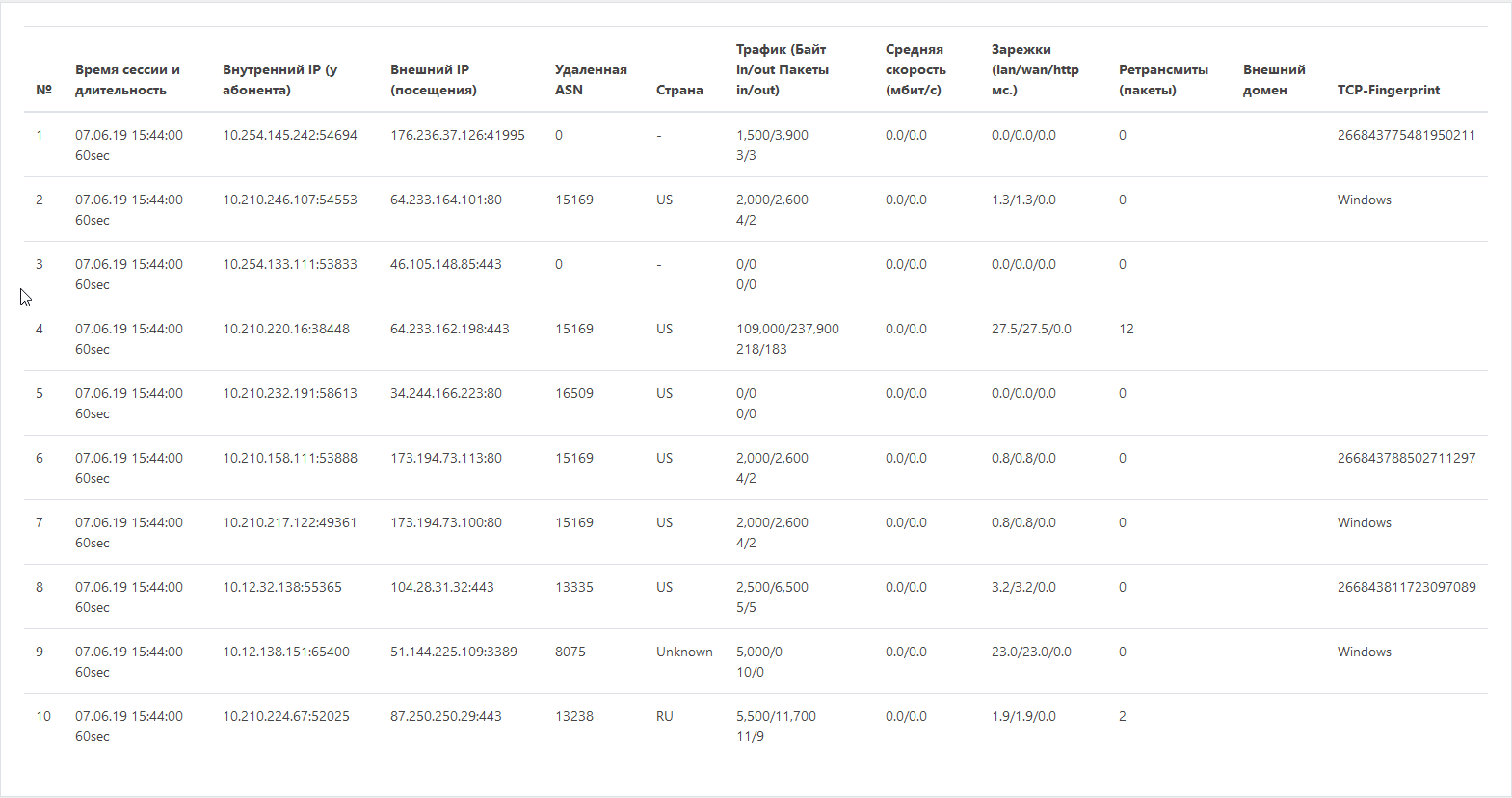

Если в настройках фильтра активировать опцию "Список соединений", то будет выведена таблица с подробной информацией обо всех соединениях за указанный период, начиная с самого первого, а прочая информация будет скрыта.
Страница «Статус CDN»
Вложенная страница "Статус CDN" содержит подробные данные о работе отдельных узлов CDN (Content Delivery Network) за последний час.

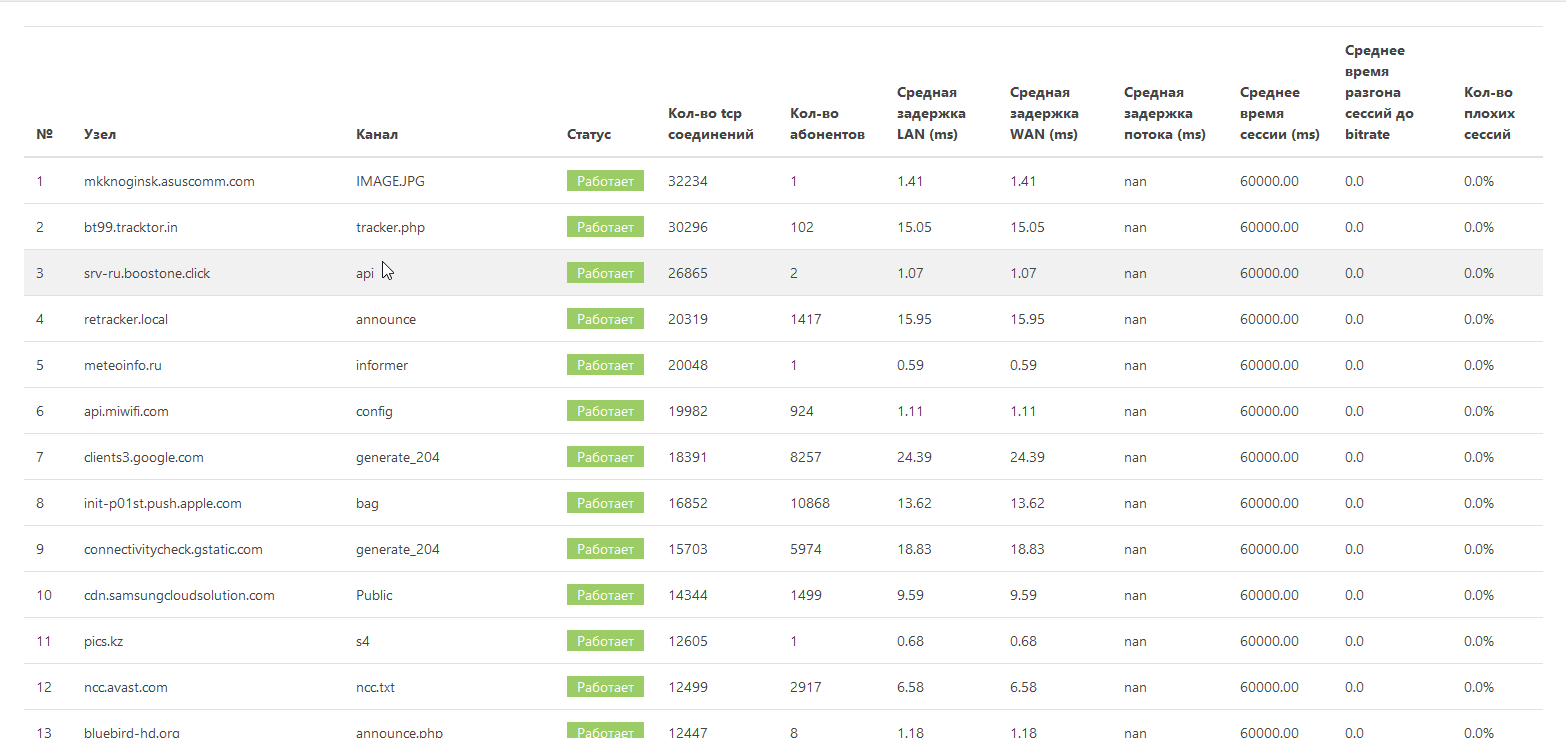

Под фильтром отображается таблица с подробными данными о работе отдельных узлов CDN. Анализ этих данных позволяет оценить эффективность и качество работы CDN и определить, в каких узлах возможно наличие проблем.
