Аналитика QoE

Данная страница содержит подробную информацию о распределении RTT и исторические отчеты по параметрам:

• тепловая карта распределения RTT,
• среднее RTT,
• количество входящих/исходящих пакетов,
• скорость новых сессий.
• процент TCP-ретрансмитов.

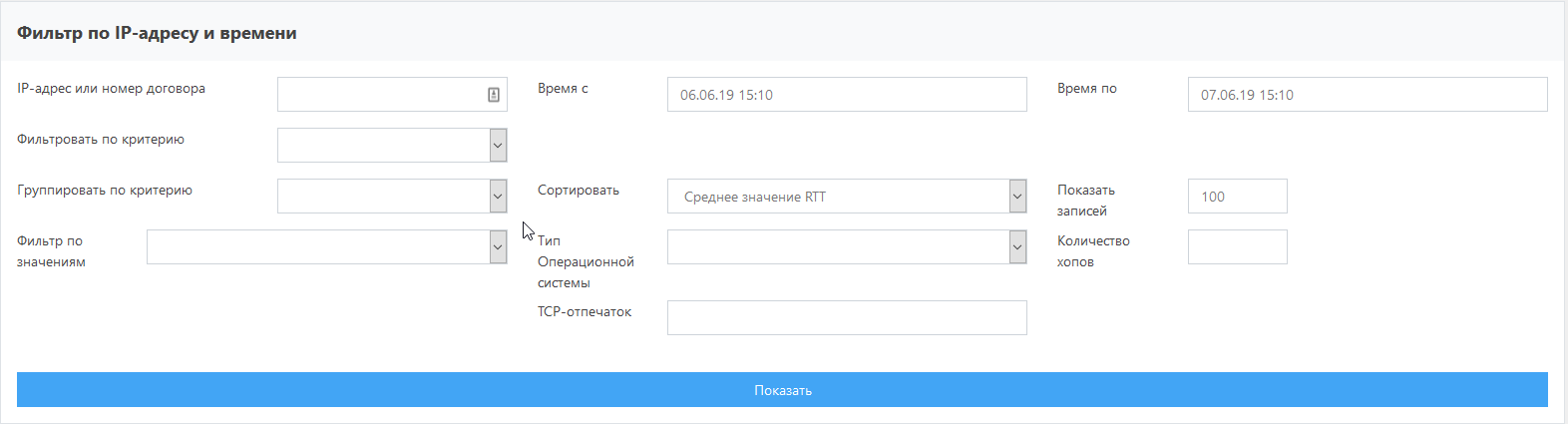

В самом верху страницы находится фильтр, предназначенный для формирования критериев запроса:

• отчетного периода,
• значения для фильтрации запроса,
• признаков группировки и сортировки данных
• ограничения выводимых строк.

В выпадающих списках доступна фильтрация по загруженным в систему критериям (см. раздел «Загрузка критериев») и пользовательским правилам (см. раздел «Настройка фильтров» ниже).

Ниже на странице представлена диаграмма распределения RTT. Описание этой диаграммы содержится в разделе "Страница "Текущий статус".

Далее отображается тепловая карта RTT (см. описание и приёмы работы в разделе "Страница "Текущий статус").

После тепловой карты следуют четыре диаграммы:

• Среднее RTT
• Количество пакетов
• Скорость новых сессий
• Процент TCP-ретрансмитов

Описание этих диаграмм содержится в разделе "Страница "Текущий статус".

В самом низу страницы находится большая таблица с подробными аналитическими данными - "Показатели QoE". Сортировка данных соответствует заданной в фильтре. По умолчанию данные в таблице отсортированы по убыванию среднего значения RTT. Чтобы изменить порядок или выбрать другой параметр сортировки, достаточно щёлкнуть на заголовке нужного столбца.

Столбцы, в отношении которых допустима фильтрация по значению представлены в виде ссылок. По нажатию на ссылку происходит применение текущего значения в фильтре.

Аналитика QoE: настройка фильтров

Система позволяет сохранять правила фильтрации данных по QoE для последующего многократного использования. Хранимые фильтры по QoE могут быть задействованы в прямых запросах на страницах «Аналитика QoE»,  «Текущий статус», в запросах через REST API. Страница настройки фильтров находится на втором уровне меню и становится доступной при активации страницы «Аналитика QoE».

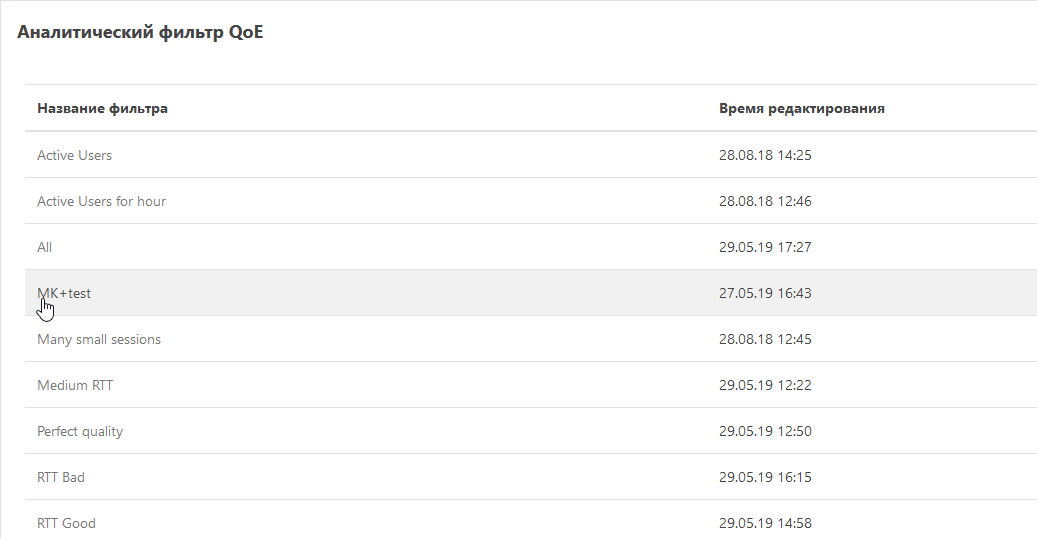

На странице "Настройка фильтров" отображается таблица, содержащая названия фильтров и время последнего внесения изменений в каждый фильтр.

Для того чтобы изменить существующий фильтр или просмотреть его настройки, необходимо нажать на название фильтра.

Для того чтобы создать фильтр, необходимо нажать на кнопку "Добавить новый фильтр"  в самом низу таблицы. После чего откроется форма редактирования настроек фильтра.

Параметры фильтров

В форме редактирования настроек фильтра представлены параметры, описанные в таблице ниже.

Значения фильтров задаются в виде следующих условий:

• >X – значение превышает или равно заданному,
• <X – значение меньше или равно заданному,
• X-Y – значение находится в заданном диапазоне включая границы,

где X, Y - число (можно не целое), время задается в миллисекундах.

Пример настройки отображения

Чтобы счетчик срабатываний фильтра отображался на странице «Текущий статус» необходимо в конфигурации фильтра включить переключатель «Показать кол-во абонентов, попадающих под фильтр на странице Текущий Статус». В случае, если в фильтре сконфигурировано только одно условие по параметру – будет показано как соотносится доля абонентов, попавших под фильтр, с общим количеством абонентов.

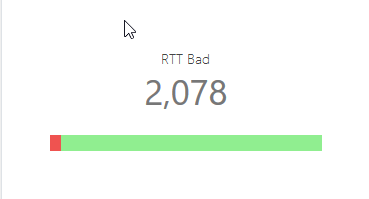

На рисунке ниже показан пример отображения фильтра "RTT Bad".

В таблице ниже приведены соответствующие значения настроек фильтра.
