Журнал соединений

Данная страница содержит подробную информацию обо всех сетевых соединениях за отчетный период (по умолчанию – за последний час), а также диаграммы и таблицы рейтинга по различным параметрам.

Диаграммы и таблицы

Под фильтром отображаются различные диаграммы с информацией о трафике и сессиях, а также таблицы и диаграммы рейтинга. Отображение какой-либо диаграммы зависит от того, активирована ли соответствующая опция в настройках фильтра.

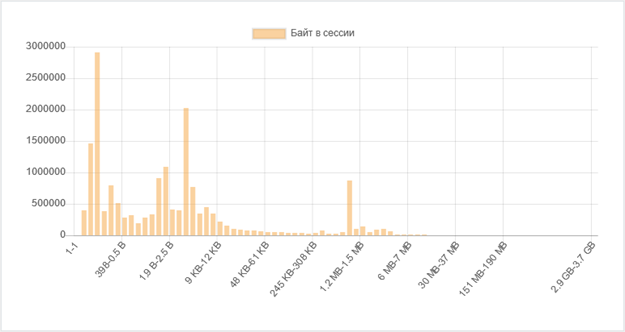

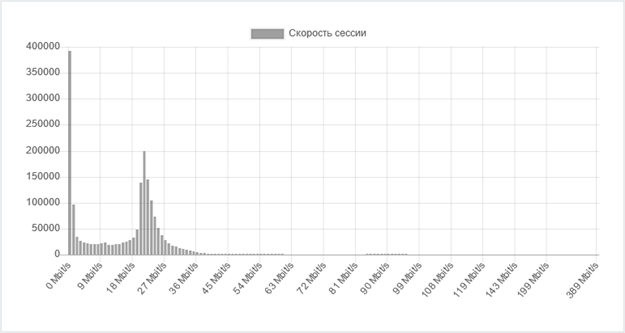

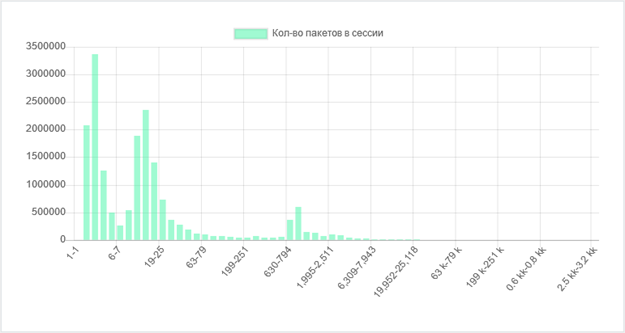

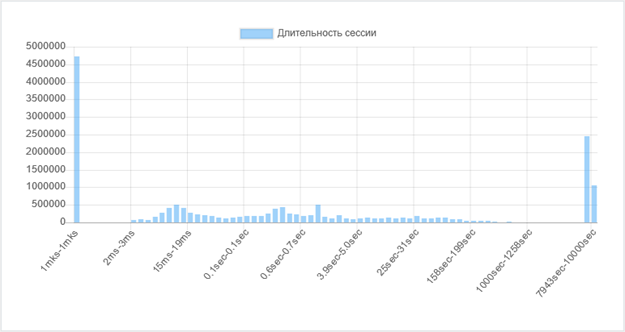

Если выбрана опция "Размеры", то отображаются четыре диаграммы, показывающие распределение сессий по длительности, количеству пакетов, количеству байт и скорости.

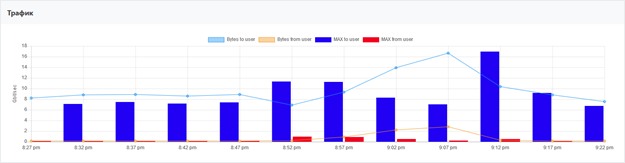

Если выбрана опция "Трафик", то отображается диаграмма входящего и исходящего трафика. Если выбрана опция "Пиковая скорость", то здесь же отображаются диаграммы максимальной скорости входящих и исходящих соединений.

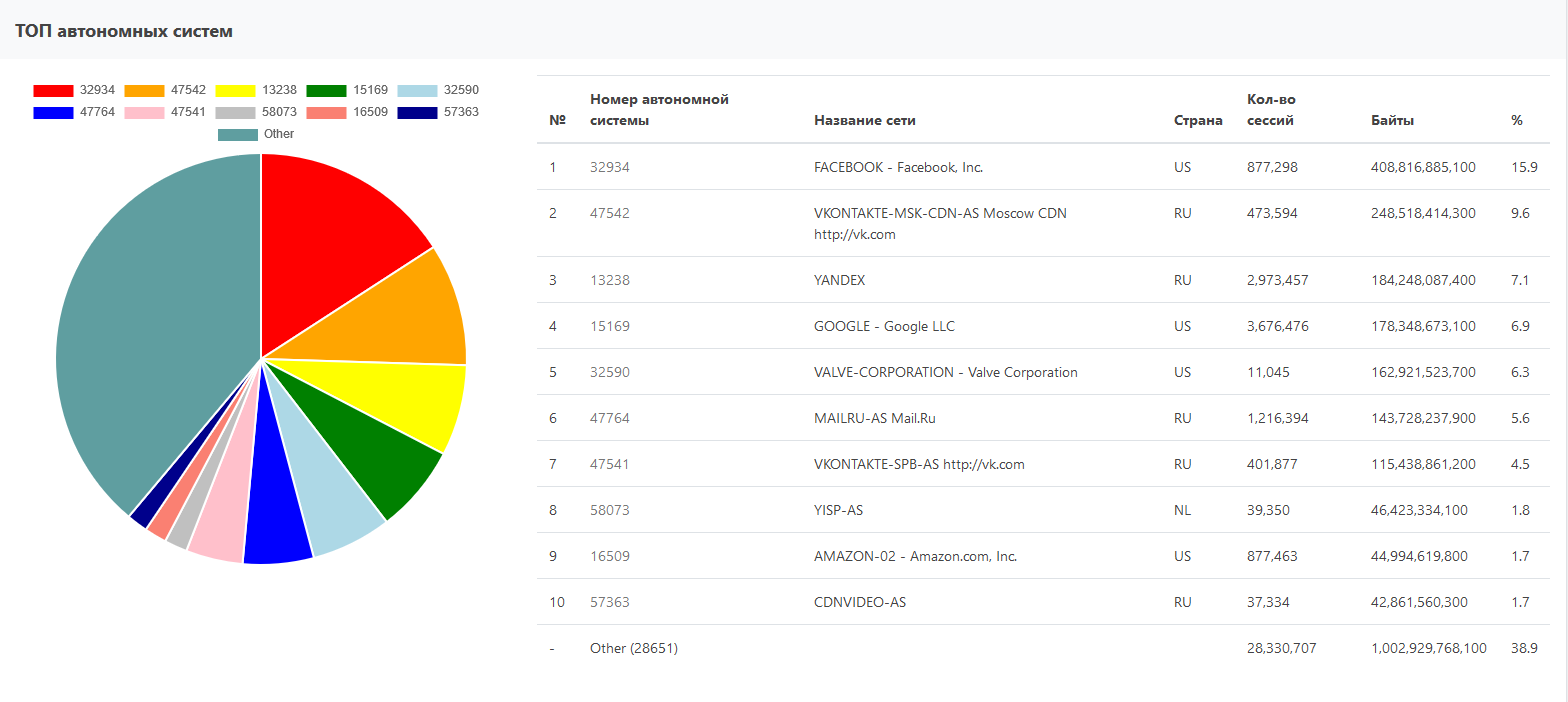

Если выбрана опция ASN, то отображаются диаграмма и таблица рейтинга автономных систем. Записи в таблице отсортированы по убыванию количества сессий (равно как и в остальных таблицах). Чтобы изменить порядок или выбрать другой параметр сортировки, достаточно щёлкнуть на заголовке нужного столбца.

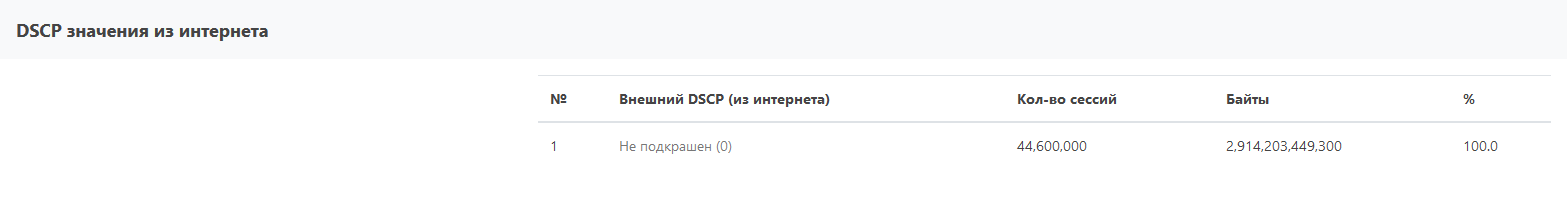

Если выбрана опция DSCP, то отображаются диаграмма и таблица распределения маркированного трафика из Интернета.

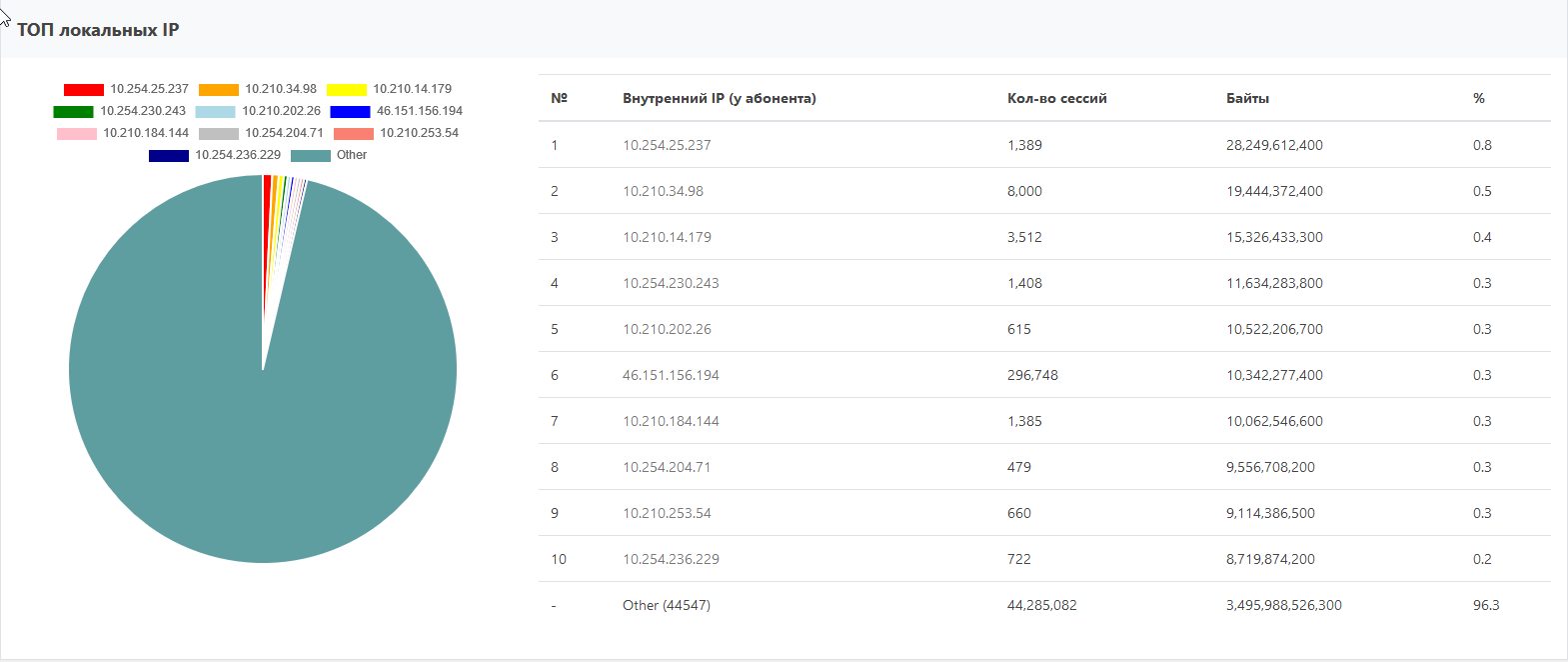

Если выбрана опция IP, отображаются диаграммы и таблицы рейтинга локальных IP-адресов, внешних IP-адресов и внешних сетей.

Проанализировав данные на рисунке выше, можно, например, предположить, что абонент 3 производил загрузку через торрент-клиент, поскольку при приблизительно равном количестве байт у абонентов 2 и 3 количество соединений у абонента 3 на несколько порядков больше.

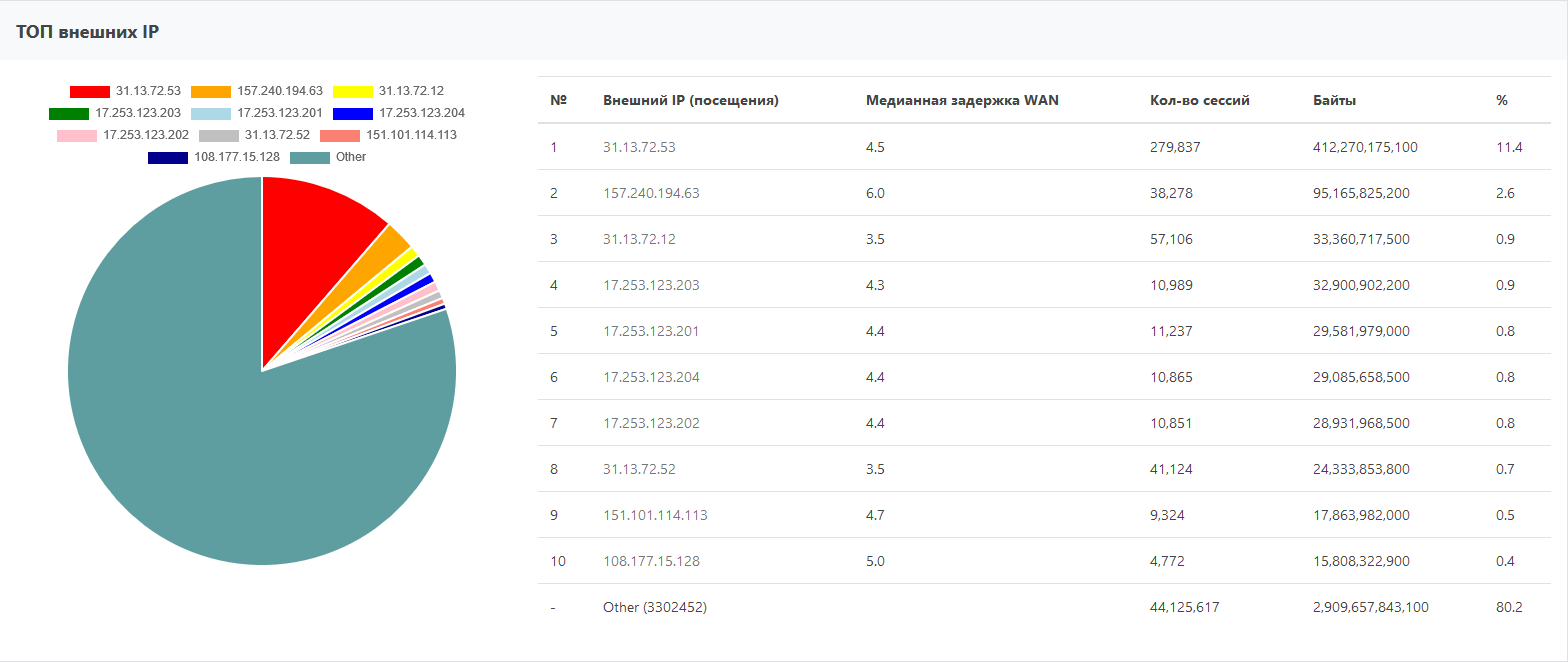

Диаграмма и таблица "ТОП внешних IP" позволяет видеть, с каких внешних IP-адресов происходит наиболее интенсивная передача данных и какая задержка между оборудованием NAT и внешними серверами.

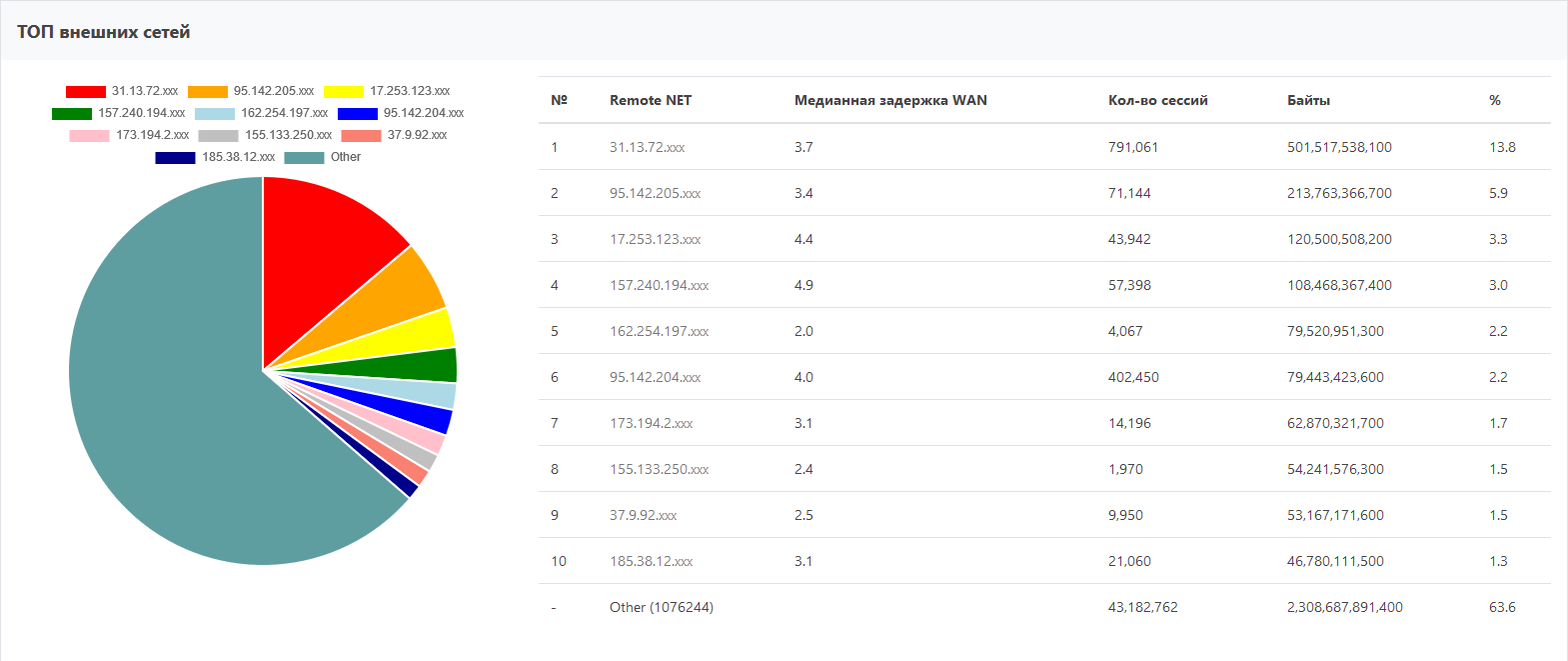

Диаграмма и таблица "ТОП внешних сетей" позволяет видеть, из каких внешних сетей происходит наиболее интенсивная передача данных и какая задержка между оборудованием NAT и внешними сетями.

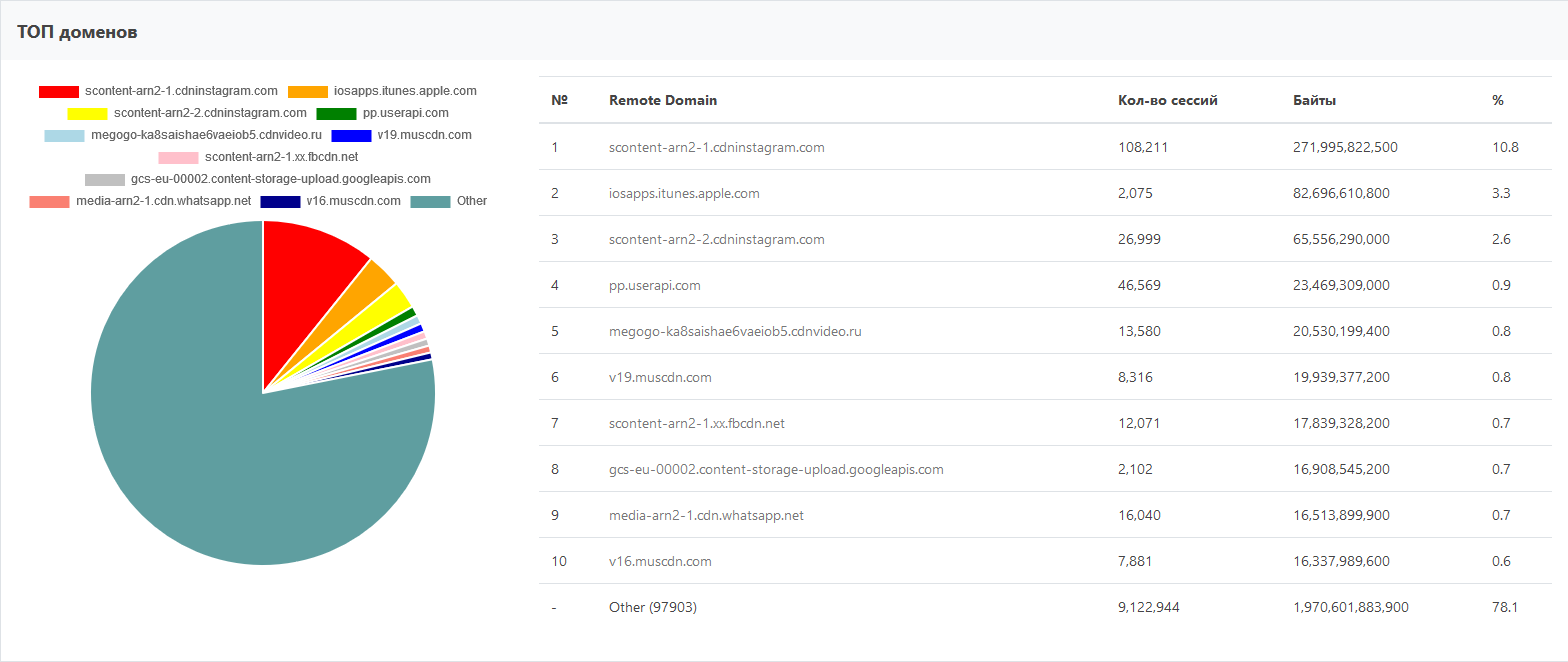

Если выбрана опция "Домен", то отображаются диаграмма и таблица рейтинга посещённых доменов.

Список соединений
