Mirror-session
Пример настройки зеркалирования

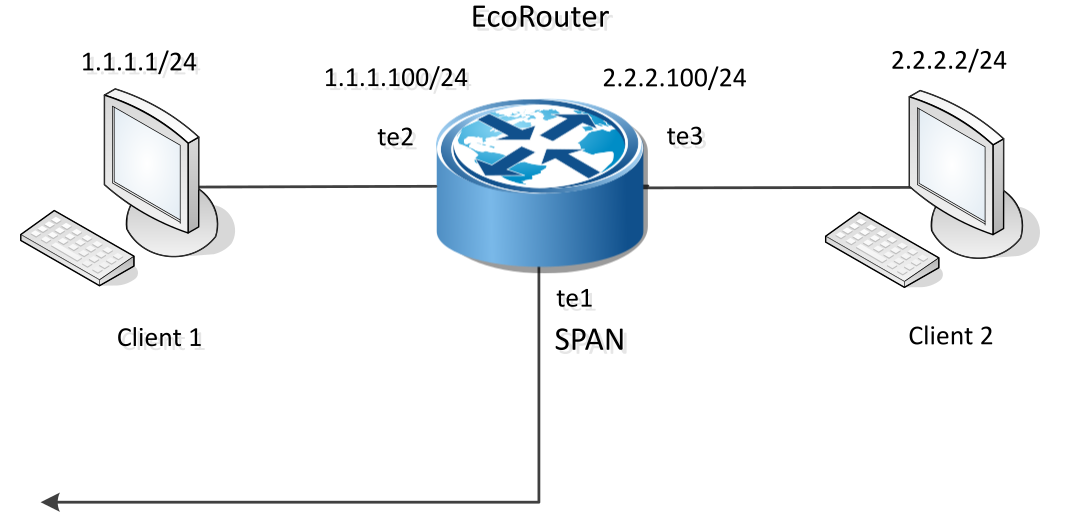

Рассмотрим пример настройки зеркалирования для маршрутизатора и двух клиентских устройств, сконфигурированных, как представлено на схеме ниже.
В конфигурации EcoRouter настроены следующие соответствия сервисных интерфейсов:
port te2 – service-instance te2 – interface e2,
port te3 – service-instance te3 – interface e3.
Конфигурация EcoRouter:
! interface e2 ip address 1.1.1.100/24 ! interface e3 ip address 2.2.2.100/24 ! port te1 ! port te2 service-instance te2 encapsulation untagged connect ip interface e2 ! port te3 service-instance te3 encapsulation untagged connect ip interface e3 !
Ниже рассмотрено несколько примеров правил зеркалирования. Для того чтобы эти правила не выполнялись все вместе, необходимо либо удалять ненужные правила, либо приостанавливать их, как описано ниже в пункте Приостановка зеркалирования.
Пример правила 1
В конфигурацию EcoRouter вносим правило зеркалирования, при котором весь трафик с port te2 будет зеркалироваться на port te1.
ecorouter(config)# mirror-session 0 ecorouter(config-mirror)# destination port te1 ecorouter(config-mirror)# source port te2 both
В выводе конфигурации при помощи команды show run это правило будет выглядеть следующим образом:
! mirror-session 0 destination port te1 source port te2 both

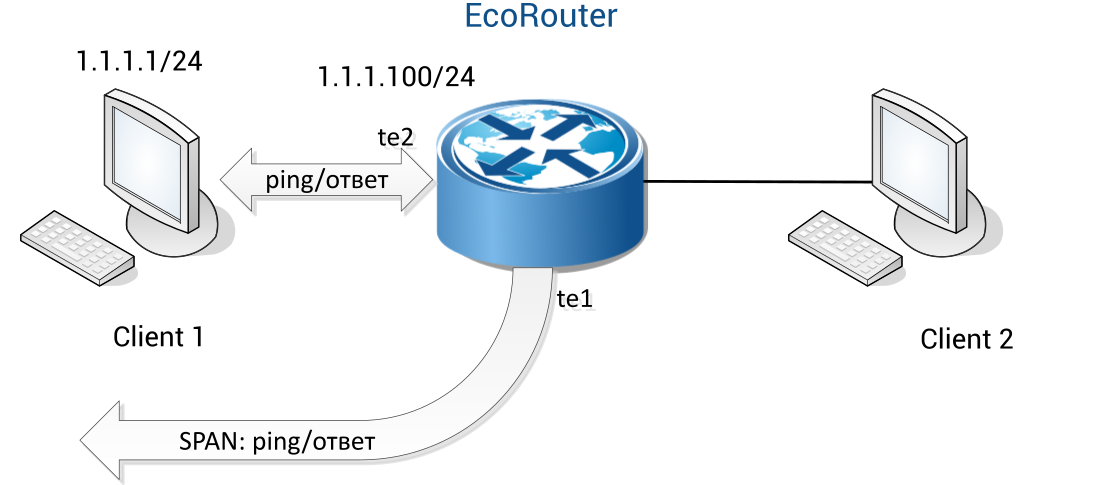

Работу правила mirror-session 0 можно проиллюстрировать, выполнив с клиентского устройства Client 1 команду ping 1.1.1.100 и отследив изменение значений счетчиков для port te2 и port te1. Схема зеркалирования, реализуемая правилом mirror-session 0 представлена ниже.
При этом, если Client 1 отправил на EcoRouter 10 пингов и получил от него 10 ответов, прирост значений счетчиков будет:
port te2 Total received packets: 10 Total transmitted packets: 10 port te1 Total transmitted packets: 20
Пример правила 2
В конфигурацию EcoRouter вносим правило зеркалирования, при котором входящий трафик service-instance te3 зеркалируется на port te1.
ecorouter(config)# mirror-session 1 ecorouter(config-mirror)# destination port te1 ecorouter(config-mirror)# source port te3 service-instance te3 rx
В выводе конфигурации при помощи команды show run это правило будет выглядеть следующим образом:
! mirror-session 1 destination port te1 source port te3 service-instance te3 rx
Работу правила mirror-session 1 можно проиллюстрировать, выполнив с клиентского устройства Client 2 команду ping 2.2.2.100 и отследив изменение значений счетчиков для port te3 и port te1. Схема зеркалирования, реализуемая правилом mirror-session 1 представлена ниже.
При этом, если Client 2 отправил на EcoRouter 10 пингов и получил от него 10 ответов, прирост значений счетчиков будет:
port te3 Total received packets: 10 Total transmitted packets: 10 port te1 Total transmitted packets: 10
Пример правила 3
В конфигурацию EcoRouter вносим правило зеркалирования, при котором исходящий трафик interface e3 зеркалируется на port te1.
ecorouter(config)# mirror-session 2 ecorouter(config-mirror)# destination port te1 ecorouter(config-mirror)# source interface e3 tx
В выводе конфигурации при помощи команды show run это правило будет выглядеть следующим образом:
! mirror-session 2 destination port te1 source interface e3 tx

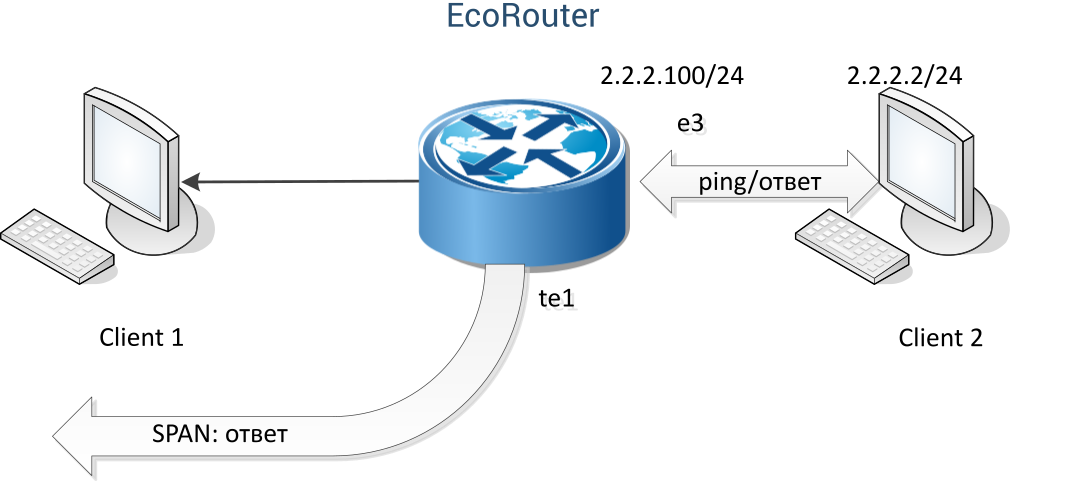

Работу правила mirror-session 2 можно проиллюстрировать, выполнив с клиентского устройства Client 2 команду ping 2.2.2.100 и отследив изменение значений счетчиков для port te3 и port te1. Схема зеркалирования, реализуемая правилом mirror-session 2 представлена ниже.
При этом, если Client 2 отправил на EcoRouter 10 пингов и получил от него 10 ответов, прирост значений счетчиков будет:
interface e3 Total received packets: 10 Total transmitted packets: 10 port te1 Total transmitted packets: 10
