Конфигурирование протокола OSPF состоит из нескольких обязательных этапов и множества необязательных. После того как был выбран дизайн OSPF-сети, а это очень непростая задача в сложных топологиях, конфигурирование в простейшем случае сводится ко включению протокола OSPF в маршрутизаторах и размещению интерфейсов в нужных зонах.

Этапы конфигурирования:

Этап 1.

Перейдите в режим конфигурирования протокола с помощью команды router ospf <номер процесса>, где номер в пределах <0-65535> в режиме глобальной конфигурации.

Этап 2.

Сконфигурируйте OSPF идентификатор маршрутизатора (необязательный этап). Используйте команду ospf router-id <значение>, значение в виде IPv4 адреса или задайте IP-адрес для loopback интерфейса.

Этап 3.

В режиме конфигурирования протокола OSPF укажите одну или более команд network <IP-адрес> <инверсная маска> area <идентификатор зоны>, параметры которых соответствуют настройкам интерфейсов. Для исключения интерфейсов из процесса OSPF используйте команду passive-interface <имя интерфейса>.

Этап 4. (Необязательный этап)

Если тип сети не поддерживает мультикастную адресную рассылку, то необходимо будет указать соседей вручную.

Тип сети задается в режиме конфигурирования интерфейса командой ip ospf network. Укажите соседей вручную в режиме конфигурирования протокола с помощью команды neighbor.

Этап 5. (Необязательный этап)

Измените таймеры в режиме конфигурирования интерфейса с помощью команд ip ospf dead-interval и ip ospf hello- interval.

Этап 6. (Необязательный этап)

Настройте вручную стоимости интерфейсов, если нужно повлиять на выбор оптимального маршрута: укажите значение в режиме конфигурирования интерфейсов командой ip ospf cost <значение>. Для изменения множителя в формуле расчета стоимости маршрута по полосе пропускания интерфейсов используйте команду режима конфигурирования протокола OSPF auto-cost reference-bandwidth.

Этап 7. (Необязательный этап)

Сконфигурируйте аутентификацию протокола OSPF: на отдельных интерфейсах с помощью команды ip ospf authentication или для всех интерфейсов в определенной зоне в режиме конфигурирования протокола маршрутизации с помощью команды area authetication.

Пример настройки

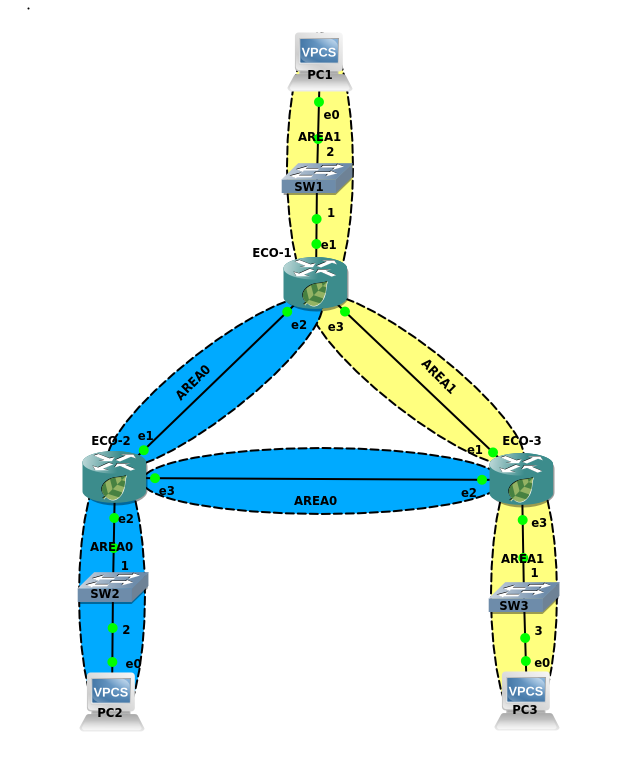

Схема конфигурирования многозонового дизайна для OSPF-топологии показана на рисунке ниже:

Пример конфигураций маршрутизаторов

ECO-1

Шаг 1. Задание имени устройства.

(config)#hostname ECO-1

Шаг 2. Настройка портов, интерфейсов и сервисных интерфейсов.

(config)#interface e1

(config-if)#ip address 10.10.0.1/16

(config)#iinterface e2

(config-if)#ip address 10.12.0.1/16

(config)#interface e3

(config-if)#ip address 10.13.0.1/16

(config)#port ge1

(config-port)#service-instance ge1/e1

(config-service-instance)#encapsulation untagged

(config-service-instance)#connect ip interface e1

(config)#port ge2

(config-port)#service-instance ge2/e2

(config-service-instance)#encapsulation untagged

(config-service-instance)#connect ip interface e2

(config)#port ge3

(config-port)#service-instance ge3/e3

(config-service-instance)#encapsulation untagged

(config-service-instance)#connect ip interface e3

Шаг 3. Включение маршрутизации и объявление присоединенных сетей.

(config)#router ospf 1

(config-router)#network 10.10.0.1 0.0.0.0 area 1

(config-router)#network 10.12.0.1 0.0.0.0 area 0

(config-router)#network 10.13.0.1 0.0.0.0 area 1

Конфигурация оставшихся маршрутизаторов будет аналогичной.

hostname ECO-2

interface e1

ip address 10.12.0.2/16

interface e2

ip address 10.20.0.2/16

interface e3

ip address 10.23.0.2/16

port ge1

service-instance ge1/e1

encapsulation untagged

connect ip interface e1

port ge2

service-instance ge2/e2

encapsulation untagged

connect ip interface e2

port ge2

service-instance ge2/e2

encapsulation untagged

connect ip interface e2

router ospf 2

network 10.12.0.2 0.0.0.0 area 0

network 10.20.0.2 0.0.0.0 area 0

network 10.23.0.2 0.0.0.0 area 0

hostname ECO-3

interface e1

ip address 10.13.0.3/16

interface e2

ip address 10.23.0.3/16

interface e3

ip address 10.30.0.3/16

port ge1

service-instance ge1/e1

encapsulation untagged

connect ip interface e1

port ge2

service-instance ge2/e2

encapsulation untagged

connect ip interface e2

port ge2

service-instance ge2/e2

encapsulation untagged

connect ip interface e2

router ospf 2

network 10.13.0.3 0.0.0.0 area 1

network 10.23.0.3 0.0.0.0 area 0

network 10.30.0.3 0.0.0.0 area 1

В OSPFv2 предусмотрена возможность настройки аутентификации между соседями. Для её включения необходимо создать authentification-key в режиме настройки интерфейса, а также включить поддержку аутентификации либо на интерфейсе, либо глобально внутри процесса ospf для всей area.Также при создании authentification-key необходимо выбрать, в каком виде ключ будет передаваться между соседями: в открытом виде или в виде md5 хеша.

Команды конфигурирования:

Рассмотрим различные примеры настроек аутентификации в приведенной выше топологии:

Настройка plain-text аутентификации между маршрутизаторами ECO-1 и ECO-2 с ключом “ecorouter”.

ECO-1

(config)#interface e2

(config-if)#ip ospf authentication

(config-if)#ip ospf authentication-key ecorouter

На маршрутизаторе ECO-2 должны быть аналогичные настройки, за исключением номера интерфейса.


Настройка plain-text аутентификации между маршрутизаторами ECO-2 и ECO-3 с ключом “ecorouter” и включением из режима конфигурации.

ECO-2

(config)#router ospf 1
(config-router)#area 0 authentication
(config-router)#exit
(config)#interface e3
(config-if)#ip ospf authentication-key ecorouter


В данном примере режим аутентификации будет применен ко всем интерфейсам внутри зоны 0 (e1, e2, e3). Настройка маршрутизатора ECO-3 будет аналогичной, за исключением номера интерфейса.

Настройка md5 аутентификации между маршрутизаторами ECO-1 и ECO-3 с ключом "ecorouter".

ECO-1
(config)#interface e3
(config-if)#ip ospf authentication message-digest
(config-if)#ip ospf message-digest-key 1 md5 ecorouter

На маршрутизаторе ECO-3 должны быть аналогичные настройки, за исключением номера интерфейса.

Настройка md5 аутентификации между маршрутизаторами ECO-1 и ECO-3 с ключом “ecorouter” и включением из режима конфигурации.

ECO-1

(config)#interface e3

(config-router)#area 1 authentication message-digest

(config-router)#exit
(config)#interface e3
(config-if)#ip ospf message-digest-key 1 md5 ecorouter

На маршрутизаторе ECO-3 должны быть аналогичные настройки, за исключением номера интерфейса.

Внутренняя логика работы OSPF позволяет осуществлять фильтрацию и суммаризацию только на ABR и ASBR маршрутизаторах домена. Фильтрацию можно осуществлять с помощью filter-list и distribute-list, которые в своей работе полагаются на prefix-list или policy-filter-list. Пример использования filter-list показан на рисунке ниже:

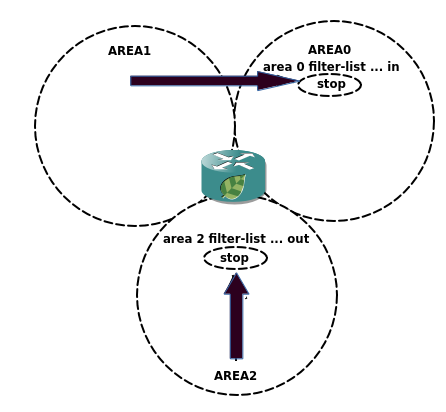

Для того чтобы отфильтровать маршруты из области 1 и области 2, на ABR в режиме конфигурирования маршрутизации OSPF следует использовать команду area 0 filter-list <номер prefix-list/policy-filter-list> in. Для того чтобы отфильтровать маршруты из области 2, на ABR следует использовать команду area 2 filter-list <номер prefix-list/policy-filter-list> out, где prefix-list и policy-filter-list соответствуют определенным подсетям. Подробнее об этих списках читайте в соответствующих разделах.

EcoRouterOS позволяет фильтровать маршруты и с помощью distribute-list. Внимание: при этом информация о маршруте будет содержаться в базе топологии OSPF, а в таблице маршрутизации нет, что может привести к увеличению времени поиска и обнаружения проблем в сети. Для фильтрации используйте команду distribute-list <номер policy-filter-list> in.

Суммаризация в OSPF возможна как на ABR, так и на ASBR. Команды для разных типов маршрутизаторов в домене также различны.

На ABR используется команда area <area-id> range <ip-address/mask> [advertise | not-advertise], где параметр advertize стоит по умолчанию, параметр not-advertise отключает анонсирование суммарного маршрута.

На ASBR команда выглядит следующим образом: summary-address <ip-address/mask> [tag] [not-advertise], как видно есть возможность пометить маршрут тегом с помощью ключевого слова tag и отфильтровать маршрут.

По умолчанию, при суммаризации используется наибольшая метрика из всего набора метрик для внутренних маршрутов. Для изменения этого поведения можно воспользоваться командой compatible rfc1583 в режиме конфигурации маршрутизации, тогда будет выбираться наименьшая.

Для настройки маршрута по умолчанию в режиме конфигурирования роутера используется команда default-information originate [ always ] [ metric <значение> ] [ metric-type 1 | metric-type 2 ] [ route-map <имя> ]

После ввода команды конфигурируемый маршрутизатор начинает рекламировать себя в качестве дефолтного (если маршрут по умолчанию есть в таблице маршрутизации самого маршрутизатора).

Если неизвестно, присутствует ли маршрут по умолчанию в таблице маршрутизации выбранного маршрутизатора, при вводе команды следует указать параметр always. Таким образом отменяется обязательность выполнения этого условия.

Параметр metric задает значение метрики, параметр metric-type указывает тип метрики OSPF, параметр route-map ссылается на условия в карте маршрутов. Важно помнить, что маршрут по умолчанию будет рекламироваться в виде LSA type 5.

При правильном дизайне OSPF сети для уменьшения размера базы данных топологии может потребоваться использование тупиковых зон OSPF. EcoRouterOS поддерживает эту функциональность.

area <номер> stub

area <номер> stub no-summary

area <номер> nssa

area <номер> nssa no-summary

Редистрибуция из различных протоколов маршрутизации, статических и непосредственно подключенных маршрутов в OSPF может быть настроена в режиме конфигурирования роутера с помощью команд: redistribute <bgp/ospf/isis/rip/connected/static> [ metric <значение> ] [ metric-type 1 | metric-type 2 ] [ route-map <имя> ] [tag], где параметр metric задает значение метрики, параметр metric-type указывает тип метрики OSPF, параметр route-map ссылается на условия в карте маршрутов, tag — тегирует редистрибутированные сети. С помощью команды default-metric можно задать значение для всех редистрибутированных маршрутов. Команда distance задает значение административной дистанции для протокола OSPF.

Виртуальный линк следует создавать с осторожностью, так как его использование на постоянной основе может вызвать сложности в администрировании при дальнейшем росте OSPF-топологии. Если же выбора не остается, то для конфигурации виртуального линка используйте в режиме конфигурирования роутера команду area <номер> virtual-link <ip-адрес>, где номер area - это область, через которую создается виртуальный линк, ip-адрес - адрес соседа. Дальнейшие опции команды помогут настроить тайминг в линке и аутентификацию.

Для решения задач маршрутизации может возникнуть необходимость создания multi-area. EcoRouterOS поддерживает эту функциональность. Для создания multi-area введите команду area <номер> multi-area-adjacency <имя интерфейса> neighbor <IP-адрес>, где номер area соответствует области, для которой настраивается маршрутизация, имя интерфейса соответствует имени выходного интерфейса в направлении соседа. Обратите внимание, команда требует указания адреса соседа.

Команды перезапуска процесса маршрутизации

Для перезапуска процесса маршрутизации OSPF используется команда clear ip ospf process или clear ip ospf <номер процесса> process. Команда выполняется из режима администрирования.

Loop-Free Alternate (LFA) в OSPF

Для быстрого переключения с основного маршрута на резервный в протоколе OSPF используется технология LFA (Loop-Free Alternate).

При включении данной опции создается новая таблица с резервными, надежными маршрутами для быстрого переключения маршрутов (fast-reroute). Под надежностью маршрута здесь понимается защищенность его от петель.

Если маршрутизатор детектирует падение локального линка, по которому строился основной маршрут, то в FIB моментально отправляется заранее выбранный резервный маршрут.

Пересчет дерева по алгоритму SPF осуществляется независимо от переключения на резервный маршрут и может происходить как во время переключений, так и после.

Для того чтобы резервный маршрут был добавлен в таблицу быстрого переключения маршрутов, необходимо и достаточно выполнения следующего условия:

D(N,D) < D(N,S) + D(S,D)

где:

D(x,y) - расстояние между x и y, выраженное в ospf-метрике;

N - соседний маршрутизатор, через который ищется резервный путь;

D - маршрут назначения;

S - источник.

Резервный маршрут может быть только один. Когда на роль резервного маршрута есть несколько претендентов, то работают следующие правила:

1. Выигрывает маршрут с наименьшей метрикой.
2. Если метрики равны, то выбирается маршрут с наименьшим адресом соседнего маршрутизатора.

Изменить эти правила нельзя.

Если в основной таблице маршрутизации RIB находятся два активных маршрута, т.е. работает ECMP, то таблица для маршрутов быстрого переключения будет пуста.

Резервный маршрут рассчитывается для каждого основного маршрута отдельно (per-prefix LFA). В случае для ECMP альтернативным для каждого основного маршрута будет второй активный маршрут. Поскольку эти маршруты и так находятся в основной таблице маршрутизации, то нет необходимости их помещать в таблицу для быстрого переключения маршрутов.

Для включения данной технологии используется команда fast-reroute keep-all-paths в режиме конфигурации протокола OSPF.

Для отключения технологии на конкретных интерфейсах используется команда ip ospf fast-reroute per-prefix candidate disable.

Просмотреть потенциальные резервные маршруты можно с помощью команды show ip route fast-reroute. Вывод данной команды аналогичен формату вывода команды show ip route.

Данный функционал доступен также при работе в VRF. Команда для просмотра - show ip route vrf <NAME> fast-reroute, где <NAME> - имя VRF.
