Настройка фильтрации маршрутной информации в BGP
Настройка списков фильтрации делается аналогично OSPF.
Применение списка фильтрации отличается.
Для фильтрации маршрутных обновлений BGP список фильтров применяется к определенному соседу с указанием направления.
Пример настройки
Создан список фильтров, который отфильтровывает все сети, начинающиеся на 192.
policy-filter-list 99 permit 192.0.0.0 0.255.255.255
Сконфигурирован процесс маршрутизации BGP, объявлены сети и соседи.
router bgp 100
network 10.1.1.0/24
network 10.2.0.0/16
network 172.64.1.0/24
network 172.64.2.0/24
network 172.64.3.0/24
network 192.1.1.0/24
network 192.1.2.0/24
network 192.2.3.0/24
network 192.128.1.0/30
network 192.129.1.0/30
neighbor 10.0.0.13
remote-as 200
Список фильтров применяется к соседу с указанием номера списка и направления фильтрации.
neighbor 10.0.0.13 distribute-list 99 out
Таким образом, сосед 10.0.0.13 получит в маршрутных обновлениях только следующие сети:
network 192.1.1.0/24
network 192.1.2.0/24
network 192.2.3.0/24
network 192.128.1.0/30
network 192.129.1.0/30
Настройка фильтрации маршрутной информации в IS-IS

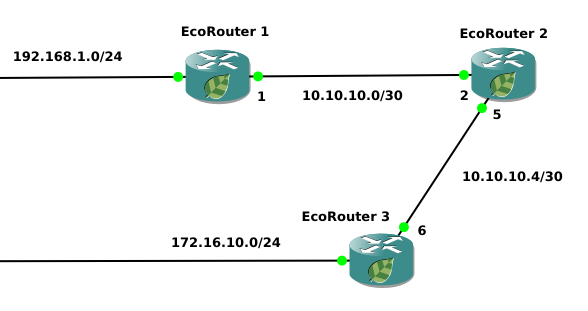

Между маршрутизаторами 1, 2 и 3 настроена динамическая маршрутизация с помощью протокола IS-IS.
В протоколе IS-IS фильтрация может осуществляться только в процессе редистрибуции.
Текущая конфигурация на маршрутизаторах следующая.
Маршрутизатор 1 работает на первом уровне как маршрутизатор внутри зоны.
EcoRouter_1#show run
router isis 1
is-type level-1
net 49.0001.0000.0000.0001.00
!
interface e2
ip mtu 1500
ip address 192.168.1.1/24
ip router isis 1
!
interface e1
ip mtu 1500
ip address 10.10.10.1/30
ip router isis 1
!
!
port te0
mtu 9728
service-instance 1
encapsulation untagged
no rewrite
connect ip interface e1
Маршрутизатор 2 работает на уровне 1 и 2.
EcoRouter_2#show run
router isis 1
net 49.0001.0000.0000.0002.00
!
interface e2
ip mtu 1500
ip address 10.10.10.5/30
ip router isis 1
!
interface e1
ip mtu 1500
ip address 10.10.10.2/30
ip router isis 1
!
port te0
mtu 9728
service-instance 1
encapsulation untagged
no rewrite
connect ip interface e1
!
port te1
mtu 9728
service-instance 1
encapsulation untagged
no rewrite
connect ip interface e2
Маршрутизатор 3 работает только на 2 уровне.
EcoRouter_3#show run
router isis 1
is-type level-2-only
net 49.0001.0000.0000.0003.00
!
interface e2
ip mtu 1500
ip address 172.16.10.1/24
ip router isis 1
!
interface e1
ip mtu 1500
ip address 10.10.10.6/30
ip router isis 1
!
port te0
mtu 9728
service-instance 1
encapsulation untagged
no rewrite
connect ip interface e1
Вывод таблиц маршрутизации для топологии.
EcoRouter_1#sh ip route Codes: K - kernel, C - connected, S - static, R - RIP, B - BGP
O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2
i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area
* - candidate default
IP Route Table for VRF "default"
C 10.10.10.0/30 is directly connected, e1
i L1 10.10.10.4/30 [115/20] via 10.10.10.2, e1, 00:00:21
C 192.168.1.0/24 is directly connected, e2
EcoRouter_2#sh ip route
Codes: K - kernel, C - connected, S - static, R - RIP, B - BGP
O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2
i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area
* - candidate default
IP Route Table for VRF "default"
C 10.10.10.0/30 is directly connected, e1
C 10.10.10.4/30 is directly connected, e2
i L2 172.16.10.0/24 [115/20] via 10.10.10.6, e2, 00:00:02
i L1 192.168.1.0/24 [115/20] via 10.10.10.1, e1, 00:00:03
EcoRouter_3#sh ip route
Codes: K - kernel, C - connected, S - static, R - RIP, B - BGP
O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2
i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area
* - candidate default
IP Route Table for VRF "default"
i L2 10.10.10.0/30 [115/20] via 10.10.10.5, e1, 00:00:09
C 10.10.10.4/30 is directly connected, e1
C 172.16.10.0/24 is directly connected, e2
i L2 192.168.1.0/24 [115/30] via 10.10.10.5, e1, 00:00:09Создание списка фильтров для ограничения маршрутного обновления о сети 192.168.1.0/24 от EcoRouter_1 к EcoRouter_3.
EcoRouter_3(config)#policy-filter-list 20 deny 192.168.1.0 0.0.0.255
где 20 - номер списка фильтров,
deny - запрещающий аргумент,
192.168.1.0 0.0.0.255 - сеть, маршрутное обновление о которой ограничено.
После этого следует размещение списка фильтров в контекст маршрутизации граничного маршрутизатора.
EcoRouter_2(config)#router isis 1
EcoRouter_2(config-router)#redistribute isis level-1 into level-2 distribute-list 20
где redistribute - команда перераспределения маршрутов,
isis level-1 into level-2 - аргумент, указывающий, что маршрут забирается из isis внутри зоны и передается за границы зоны,
distribute-list 20 - аргумент, указывающий на созданный список фильтров с именем.
Результатом выполнения данной команды будет отсутствие информации о данной сети на EcoRouter 3.
EcoRouter_3#sh ip route
Codes: K - kernel, C - connected, S - static, R - RIP, B - BGP
O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2
i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area
* - candidate default
IP Route Table for VRF "default"
i L2 10.10.10.0/30 [115/20] via 10.10.10.5, e1, 01:35:24
C 10.10.10.4/30 is directly connected, e1
C 172.16.10.0/24 is directly connected, e2
Настройка фильтрации маршрутной информации в OSPF
Между маршрутизаторами 1 и 2 настроена динамическая маршрутизация с помощью протокола OSPF.
Текущая конфигурация на маршрутизаторах следующая:
| EcoRouter 1 | EcoRouter 2 |
|---|---|
EcoRouter_1#show run ! interface e2 port te0 | EcoRouter_2#show run router ospf 1 |
Вывод таблицы маршрутизации на EcoRouter_1 и EcoRouter_2.
| EcoRouter 1 | EcoRouter 2 |
|---|---|
EcoRouter_1#show ip route | EcoRouter_2#sh ip route Codes: K - kernel, C - connected, S - static, R - RIP, B - BGP O - OSPF, IA - OSPF inter area N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2 E1 - OSPF external type 1, E2 - OSPF external type 2 i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area * - candidate default IP Route Table for VRF "default" C 10.10.10.0/24 is directly connected, e1 C 172.168.1.0/24 is directly connected, e2 O 192.168.1.0/24 [110/20] via 10.10.10.1, e1, 00:18:47 Gateway of last resort is not set |
Настройка фильтрации получения анонсов маршрутной информации от Ecorouter 2 на маршрутизаторе Ecorouter 1.
EcoRouter_1(config)#policy-filter-list 10 remark FilterForER2
Создание списка фильтров с номером 10. Добавление комментария для этого списка фильтров.
EcoRouter_1(config)#policy-filter-list 10 deny 172.168.1.0 0.0.0.255
Создание правила списка фильтров, которое запрещает помещение маршрута в сеть 172.168.1.0/24 с таблицей маршрутизации.
После создания список фильтров нужно применить к процессу маршрутизации. До применения фильтр работать не будет.
EcoRouter_1(config)#router ospf 1
EcoRouter_1(config-router)#distribute-list 10 in
В контексте конфигурации протокола маршрутизации следует указать номер нужного списка фильтров и направление.
Для OSPF использование списков фильтров возможно только во входящем направлении, так как в этом направлении не фильтруются LSA, а фильтруются маршруты, которые помещаются в таблицу маршрутизации.
EcoRouter_1#sh ip route
Codes: K - kernel, C - connected, S - static, R - RIP, B - BGP
O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2
i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area
* - candidate default
IP Route Table for VRF "default"
C 10.10.10.0/24 is directly connected, e1
C 192.168.1.0/24 is directly connected, e2
Gateway of last resort is not set
В таблице маршрутизации данная сеть отсутствует.
EcoRouter_1#sh ip ospf database
OSPF Router with ID (192.168.1.1) (Process ID 1 VRF default)
Router Link States (Area 0.0.0.0)
Link ID ADV Router Age Seq# CkSum Link count
172.168.1.1 172.168.1.1 1552 0x80000007 0x8c39 2
192.168.1.1 192.168.1.1 1556 0x80000006 0x4447 2
Net Link States (Area 0.0.0.0)
Link ID ADV Router Age Seq# CkSum
10.10.10.1 192.168.1.1 1556 0x80000001 0x1fcd
EcoRouter_1#
Информация о этой сети присутствует в базе состояния каналов OSPF.
