Встроенный NAT EcoRouter Documentation / Встроенный NAT
NAT port forwarding
Функционал NAT port forwarding подразумевает статический проброс NAT-портов (открытие портов за NAT) для организации удаленного статического доступа до оборудования в локальной сети через NAT. Этот функционал позволяет создавать статические (существующие всегда и работающие в разных направлениях передачи трафика) правила трансляций для конкретных IP-адресов источника и получателя, а также указывать для каких TCP/UDP портов эта трансляция предусмотрена. Для создания подобных правил применяется следующая команда конфигурационного режима:
ip nat source static <tcp/udp> <IP src> <port src> <IP dst> <port dst>
Параметры данной команды описаны в таблице ниже. Все параметры являются обязательными!
| Параметр | Описание |
|---|---|
| tcp или udp | Ключевые слова для указания транспортного протокола |
| IP src | IP-адрес источника |
| port src | L4 порт источника. Может быть задан диапазон портов, для чего необходимо указать начальное и конечное значения через пробел. Размер диапазона портов источника и получателя должен совпадать (см. пример ниже) |
| IP dst | IP-адрес получателя |
| port dst | L4 порт получателя. Может быть задан диапазон портов, для чего необходимо указать начальное и конечное значения через пробел. Размер диапазона портов источника и получателя должен совпадать (см. пример ниже) |
Приведем пример использования NAT port forwarding и dynamic PAT.
Конфигурация PAT:
ecorouter(config)#ip nat pool TEST 10.0.0.0-10.0.0.254
ecorouter(config)#ip nat source dynamic inside pool TEST overload interface wan
ecorouter(config)#interface wan
ecorouter(config-if)# ip address 77.0.0.1/30
ecorouter(config-if)# ip nat outside
ecorouter(config)#interface lan
ecorouter(config-if)# ip address 10.0.0.1/24
ecorouter(config-if)# ip nat inside
Задачу организации удаленного доступа до LAN сервера с адресом 10.0.0.2 можно решить при помощи создания статического правила трансляции и определения конкретных TCP/UDP портов. Правило, которое позволит подключаться к LAN-серверу со стороны WAN, при попытке TCP подключения на адрес 77.0.0.1 и L4 порт 2222, будет выглядеть следующим образом:
ecorouter(config)#ip nat source static tcp 10.0.0.2 22 77.0.0.1 2222
Пример правила с указанием диапазона портов:
ip nat source static tcp 10.0.0.1 100 300 7.0.0.1 400 600

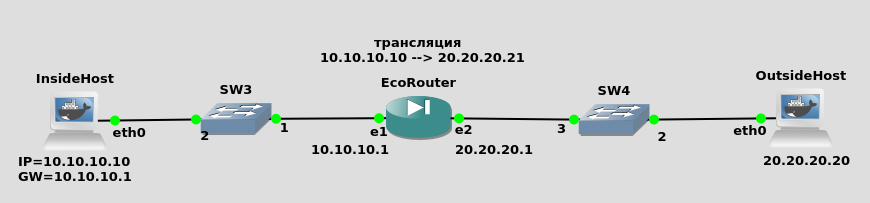

Пример конфигурации static source NAT
Конфигурация EcoRouter:
Настройка интерфейсов и портов:
ecorouter(config)#port te0
ecorouter(config-port)#service-instance si0
ecorouter(config-service-instance)#encapsulation untagged
ecorouter(confige)#port te1
ecorouter(config-port)#service-instance si1
ecorouter(config-service-instance)#encapsulation untagged
ecorouter(config)#interface in
ecorouter(config-if)#ip address 10.10.10.1/24
ecorouter(config-if)#ip nat inside
ecorouter(config-if)#connect port te0 service-instance si0
ecorouter(config)#interface out
ecorouter(config-if)#ip address 20.20.20.1/24
ecorouter(config-if)#ip nat outside
ecorouter(config-if)#connect port te1 service-instance si1
Задание статической трансляции:
ecorouter(config)#ip nat source static 10.10.10.10 20.20.20.21

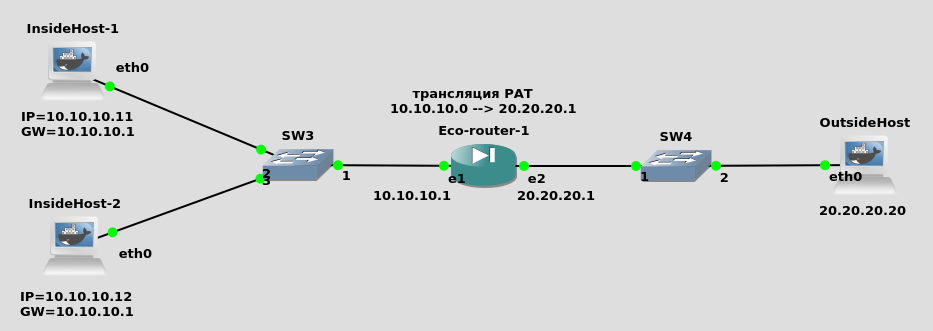

Пример конфигурации static source PAT
Конфигурация EcoRouter:
Настройка интерфейсов и портов:
ecorouter(config)#port te0
ecorouter(config-port)#service-instance si0
ecorouter(config-service-instance)#encapsulation untagged
ecorouter(confige)#port te1
ecorouter(config-port)#service-instance si1
ecorouter(config-service-instance)#encapsulation untagged
ecorouter(config)#interface in
ecorouter(config-if)#ip address 10.10.10.1/24
ecorouter(config-if)#ip nat inside
ecorouter(config-if)#connect port te0 service-instance si0
ecorouter(config)#interface out
ecorouter(config-if)#ip address 20.20.20.1/24
ecorouter(config-if)#ip nat outside
ecorouter(config-if)#connect port te1 service-instance si1
Создание пула адресов для входящего трафика:
ecorouter(config)#ip nat pool POOL 10.10.10.0-10.10.10.20
Задание правила трансляций:
ecorouter(config)#ip nat source dynamic inside pool POOL overload 20.20.20.21
