На сегодняшний день в качестве протокола маршрутизации, предназначенного для изучения, анонса и выбора лучшего маршрута в глобальной сети Интернет, используют Border Gateway Protocol (BGP). EcoRouterOS использует расширенную версию протокола Multiprotocol BGP (MP-BGP), что позволяет объединить различные типы адресаций (unicast, multicast) в рамках единой конфигурации и, в будущем, адресацию IPv6. Стоит заметить, что MP-BGP обратно совместим с традиционной четвертой версией протокола BGP, как результат, BGP-4 маршрутизатор может формировать соседские отношения с MP-BGP маршрутизатором и просто игнорировать любые принятые BGP сообщения, содержащие неизвестные расширения.

Приведем несколько основных концепций протокола и сравним их с логикой работы Internal Gateway Protocol (IGP) маршрутизации, в качестве примера будет выступать OSPF.

В таблице ниже приведено сравнение OSPF логики с BGP.

OSPF	BGP
Для отправки маршрутной информации должны сформироваться соседские отношения между маршрутизаторами	Используется подобная логика
Соседи обнаруживаются при помощи мультикастовых сообщений в непосредственно подключенной подсети	Соседи указываются путем статической конфигурации и могут быть разных подсетях
Не используют TCP	Используется TCP соединение между соседями (порт 179)
Рекламирует prefix/length	Рекламирует prefix/length (Network Layer Reachability Information)
Рекламирует информацию о метрике	Рекламирует атрибуты пути
Приоритетна скорость переключения сети на самый эффективный и рациональный маршрут	Приоритетна масштабируемость, может выбираться не самый эффективный и рациональный маршрут

Базовая настройка BGP

Для обмена или получения маршрутной информации по BGP необходимо иметь заранее зарегистрированный номер автономной системы (ASN). Так же как и для открытых маршрутизируемых IP-адресов, процесс присвоения номеров регулируется ассоциацией IANA. При определенных случаях подключения к сети Интернет номера из частного диапазона автономных систем (AS) выделяются провайдером. EcoRouterOS позволяет указать номер AS в диапазоне <1-4294967295>.

В зависимости от принадлежности к локальной автономной системе или к соседней BGP определяет два класса соседств между маршрутизаторами: internal BGP (iBGP) и external BGP (eBGP) соответственно. Реализация протокола в нашем оборудовании дает возможность гибкой настройки для обоих типов соседств. При настройке базовой конфигурации соседств можно выполнить следующие шаги:

для iBGP:

Шаг 1. Настройте IP адрес loopback интерфейса на каждом маршрутизаторе, используя команды:

interface loopback.<number>

ip address <address/mask>

Шаг 2. Запустите протокол BGP, указав нужную автономную систему, командой:

router bgp <number>

Шаг 3. Укажите BGP использовать loopback интерфейс в качестве источника, используя команду:

neighbor <neighbor-ip> update-source <interface-id>

Шаг 4. Сконфигурируйте BGP соседей на каждом маршрутизаторе, указав loopback адрес соседа и номер локальной AS, используя команду:

neighbor <neighbor-ip> remote-as <number>

Шаг 5. Убедитесь, что у каждого маршрутизатора есть маршрут до loopback адреса соседа.

show ip route bgp

для eBGP:

Шаг 1. Настройте IP адрес loopback интерфейса на каждом маршрутизаторе, используя команды:

interface loopback.<number>

ip address <address/mask>

Шаг 2. Запустите протокол BGP, указав нужную автономную систему, командой:

router bgp <number>

Шаг 3. Укажите BGP использовать loopback интерфейс в качестве источника, используя команду:

neighbor <neighbor-ip> update-source <interface-id>

Шаг 4. Сконфигурируйте BGP-соседей на каждом маршрутизаторе, указав loopback адрес соседа и номер удаленной AS, используя команду:

neighbor <neighbor-ip> remote-as <number>

Шаг 5. Убедитесь, что у каждого маршрутизатора есть маршрут до loopback адреса соседа.

show ip route bgp

Шаг 6. Сконфигурируйте eBGP multihop для увеличения значения TTL командой:

neighbor <neighbor-ip> ebgp-multihop <hops>

В данных примерах рассматривался один из способов теоретически верного (с точки зрения отказоустойчивости) конфигурирования при простейшей топологии.

BGP атрибуты

Для управления маршрутной информацией, маршрутами протекания трафика и, в целом, решения задач администрирования сети на основе BGP EcoRouterOS предлагает сетевым инженерам пользоваться атрибутами, представленными в таблице ниже.

Атрибут	Описание	Направление трафика
Weight	Числовое значение в диапазоне от 0 до 2¹⁶-1, влияет на маршрут до префикса, переданного в сообщении update от соседа. Не рекламируется BGP соседям	Влияет на исходящий трафик
Local Preference	Числовое значение в диапазоне от 0 до 2³²-1, рассылается маршрутизаторам внутри локальной AS и влияет на маршрут выхода из этой автономной системы	Влияет на исходящий трафик
AS-path (length)	Количество автономных систем. Чем меньше, тем лучше	Влияет на исходящий / входящий трафик
Origin	Показывает, каким образом маршрут был добавлен в рекламу BGP (I (IGP), E (EGP), or ? (incomplete information).)	Влияет на исходящий трафик
Multi-Exit Discriminator (MED)	Аналог метрики маршрута, числовое значение в диапазоне от 0 до 2³²-1, влияет на выбор маршрута к локальной AS из другой автономной системы. Чем меньше, тем лучше	Влияет на входящий трафик

BGP-атрибуты предоставляют информацию для выбора лучшего маршрута, однако есть и такие, которые служат для других целей. Например, атрибут Next Hop предоставляет информацию о соседе. Для работы протокола в таблице маршрутизации должен присутствовать маршрут до этого адреса, но при этом атрибут никак не влияет на сам алгоритм выбора лучшего пути. Процесс выбора лучшего пути описан в таблице ниже. Параметры расположены в порядке убывания приоритета, начиная с наиболее предпочитаемых.

Приоритет	Атрибут/свойство	Что лучше?
0	Next Hop	Если адрес недоступен, маршрутизатор не может использовать этот путь
1	Weight	Наибольшее значение
2	Local Preference	Наибольшее значение
3	Локальный маршрут (команды network/redistribution)	Локальный маршрут лучше, чем полученный через eBGP/iBGP
4	AS-path length	Наименьшее значение
5	Origin	Предпочтение I>E>?
6	MED	Наименьшее значение
7	iBGP или eBGP	Предпочтение eBGP>iBGP
8	IGP метрика до Next Hop	Наименьшее значение
9	Время жизни eBGP маршрута	Наибольшее значение
10	ID соседнего BGP-маршрутизатора	Минимальное значение
11	Длина списка кластера (cluster list) (для множественного пути)	Минимальное значение
12	IP адрес соседа	Минимальное значение

Приведем примеры конфигурационных команд для изменения значений атрибутов/свойств по умолчанию.
Команда для сохранения адреса Next Hop при iBGP соседстве (по умолчанию в iBGP адрес не передается) - neighbor <address> next-hop-self.

Установка значения Weight для соседа (значение по умолчанию 0 для маршрутов, полученных от соседей, 32768 для локально инжектированных маршрутов) - neighbor <address> weight <value>, значение может быть задано через route-map и применено командой neighbor <address> route-map <name> in.

Установка значения Local Preference (значение по умолчанию 100) - bgp default local-preference <0-4294967295>, значение может быть задано через route-map и применено командой neighbor <address> route-map <name> in.

Команды конфигурирования атрибутов через route-map

Их использование требует наличие команды neighbor <address> soft-reconfiguration inbound в конфигурации протокола.

Просмотр всех доступных атрибутов осуществляется на подуровне настройки BGP с помощью команды set <атрибут>.

ecorouter(config-route-map)#set ?

?corouter(config-route-map)#set

  aggregator        BGP aggregator attribute
  as-path           Prepend string for a BGP AS-path attribute
  atomic-aggregate  BGP atomic aggregate attribute
  comm-list         set BGP community list (for deletion)
  community         BGP community attribute
  dampening         Enable route-flap dampening
  extcommunity      BGP extended community attribute
  interface         Configure interface
  ip                Internet Protocol (IP)
  level             IS-IS level to export route
  local-preference  BGP local preference path attribute
  metric            Metric value for destination routing protocol
  metric-type       Type of metric for destination routing protocol
  origin            BGP origin code
  originator-id     BGP originator ID attribute
  tag               Tag value for destination routing protocol
  vpnv4             VPNv4 information
  weight            BGP weight for routing table

В таблице ниже описаны доступные для конфигурирования атрибуты.

Атрибут	Описание
Aggregator	Указание на маршрутизатор, который сделал агрегацию маршрутов, соответственно, можно указать адрес маршрутизатора с указанием AS
AS-path	Указание на все AS, через который пролегает маршрут до сети назначения. С помощью set можно увеличить длину атрибута
Atomic-Aggregate	Атрибут используется при агрегировании маршрутов. Команда для суммирования маршрутов: aggregate-address <address> [summary-only] [as-set] [summary-only] - ключ, который указывает передавать только суммарный маршрут (по умолчанию передаются все подсети вместе с суммарным маршрутом). [as-set] - ключ для объявления локальной AS.
Community	Атрибут позволяет выделить необходимые маршруты в логическую группу, чтобы в дальнейшем их специальным образом обработать (пустить их по другому маршруту, применить QoS политики). Установка значения через параметр set: ecorouter(config-route-map)#set community ? <1-65535> community number AA:NN community number in aa:nn format additive Add to the existing community internet Internet (well-known community) local-AS Do not send outside local AS (well-known community) no-advertise Do not advertise to any peer (well-known community) no-export Do not export to next AS (well-known community) none No community attribute Для дальнейшей рекламы маршрутов с атрибутом Community указывается команда: bgp config-type standart в режиме конфигурации, команда neighbor <address> send-community both добавится автоматически
Comm-list	Параметр позволяет задать список сообществ для удаления. EcoRouterOS позволяет создавать community-list для того, чтобы затем с помощью route-map обработать рекламу подсети (подробнее о route-map читайте в разделе «Карты маршрутов»). Пример настройки для установки метрики для маршрутов с community=100: ip community-list 1 permit <numberAS:100>, numberAS - номер AS, которая прорекламировала маршрут route-map community permit 100 match community 1 set metric 777 Для дальнейшей рекламы маршрутов с атрибутом Community указывается команда: neighbor <address> send-community
Dampening	Дополнительная функциональность протокола BGP для защиты от нестабильности соединений (route flapping). Команда set dampening <1-45>, где <1-45> устанавливает значение Reachability Half-life time в минутах (время с момента успешного возобновления соединения до снятия штрафных очков (penalty))
Extcommunity / extcommunity-list	Атрибут для использования регулярных выражений
Local Preference	Атрибут указывает на выбор маршрутизатора, который будет использован для выхода из данной автономной системы. Команда set local-preference <0-4294967295>
Metric	Атрибут Multiexit_Descriminator (MED) представляется аналогом метрики маршрута, устанавливается командой set metric <1-4294967295>, по умолчанию MED равен нулю.
Origin	Атрибут указывает на то, каким образом был получен маршрут в обновлении. Значение меняется командой set origin
Originator-ID <0\|1\|2>	Атрибут указывает Router ID того маршрутизатора, который анонсировал маршрут внутри локальной AS. Если маршрутизатор получает обновление, в котором указан его RID, то этот маршрут не используется и не передается далее соседям. Значение устанавливается командой set originator-id. Возможные значения атрибута: 0 — IGP: NLRI получена внутри исходной автономной системы; 1 — EGP: NLRI выучена по протоколу Exterior Gateway Protocol (EGP). Предшественник BGP, не используется; 2 — Incomplete: NLRI была выучена каким-то другим образом
Vpnv4	Атрибут позволяет задать адрес следующего узла в пути для VPN. Команда set vpnv4 next-hop <address>, где <address> - адрес следующего роутера
Weight	Атрибут определяет, через какой интерфейс будет осуществляться выход из нашей AS. Чем выше вес, тем приоритетнее интерфейс. Для изменения значения используется команда set weight

Для одновременной конфигурации большого количества соседств удобнее использовать группы соседей и применять политики ко всей группе. Конфигурация потребует нескольких команд:

neighbor <name> peer-group, где name - это имя группы;
neighbor <address> peer-group <name> - привязка соседа к группе.

Пример настройки BGP

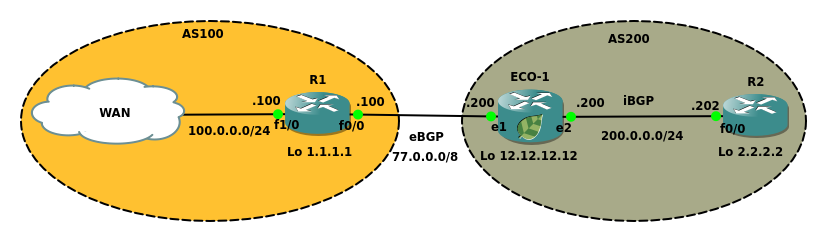

Рассмотрим пример настройки топологии:

Задача: установить соседские отношения между R1-ECO1 и ECO1-R2, изменить значение атрибута MED для маршрутов, проанонсированных с R1 так, чтобы для сетей 33.0.0.0/29 метрика была равна 1000, а для 33.0.0.8/29 метрика была равна 500.

Настройка ECO1:

Шаг 1. Переход в режим конфигурации

ECO1>enable

ECO1#configure terminal

Шаг 2. Настройка интерфейсов, сервисных интерфейсов, портов.

ECO1(config)#interface e1

ECO1(config-if)#interface e1

ECO1(config-if)#ip address 77.0.0.200/8

ECO1(config-if)#interface e2

ECO1(config-if)#ip address 200.0.0.200/24

ECO1(config-if)#port ge1

ECO1(config-port)#service-instance ge1/e1

ECO1(config-service-instance)#encapsulation untagged

ECO1(config-service-instance)#connect ip interface e1

ECO1(config-service-instance)#exit

ECO1(config-port)#port ge2

ECO1(config-port)#service-instance ge2/e2

ECO1(config-service-instance)#encapsulation untagged

ECO1(config-service-instance)#connect ip interface e2

ECO1(config-service-instance)#exit

ECO1(config-port)#exit

Шаг 3. Настройка списков фильтрации

ECO1(config)#policy-filter-list 1 permit 33.0.0.0 0.0.0.7

ECO1(config)#policy-filter-list 2 permit 33.0.0.8 0.0.0.7

Шаг 4. Привязка списков фильтрации и назначение метрики для сетей

ECO1(config)#route-map bgp permit 1

ECO1(config-route-map)#match ip address 1

ECO1(config-route-map)#set metric 1000

ECO1(config-route-map)#route-map bgp permit 2

ECO1(config-route-map)#match ip address 2

ECO1(config-route-map)#set metric 500

Шаг 5. Создание пустого списка фильтрации для всех остальных маршрутов с метрикой по умолчанию

ECO1(config-route-map)#route-map bgp permit 3

ECO1(config-route-map)#exit

Шаг 6. Создание и описание групп соседей

ECO1(config)#router bgp 200

ECO1(config-router)#neighbor eBGP peer-group

ECO1(config-router)#neighbor eBGP remote-as 100

ECO1(config-router)#neighbor eBGP ebgp-multihop 2

ECO1(config-router)#neighbor eBGP update-source loopback.0

ECO1(config-router)#neighbor eBGP route-map bgp in

ECO1(config-router)#neighbor iBGP peer-group

ECO1(config-router)#neighbor iBGP remote-as 200

ECO1(config-router)#neighbor iBGP update-source loopback.0

ECO1(config-router)#neighbor iBGP next-hop-self

ECO1(config-router)#neighbor 1.1.1.1 peer-group eBGP

ECO1(config-router)# neighbor 2.2.2.2 peer-group iBGP

ECO1(config-router)#exit

Шаг 7. Создание статических маршрутов

ECO1(config)#ip route 1.1.1.1/32 77.0.0.100

ECO1(config)#ip route 2.2.2.2/32 200.0.0.202

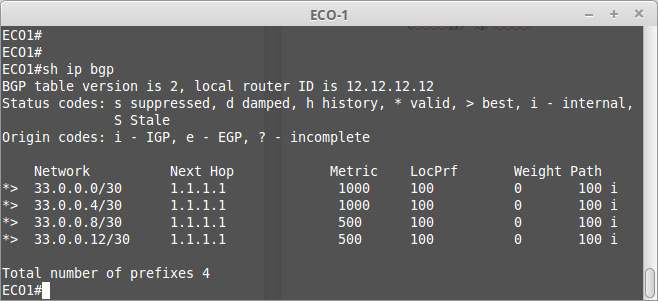

Пример вывода информации таблицы BGP представлен на рисунке ниже.

Для помещения маршрутов в BGP и дальнейшего анонсирования следует воспользоваться командой network либо сделать редистрибуцию из Interior Gateway Protocols (далее IGP) командой redistribute.

connected	Включить в редистрибуцию маршруты к присоединенным сетям
isis	Включить в редистрибуцию маршруты, полученные через протокол IS-IS
ospf	Включить в редистрибуцию маршруты, полученные через протокол OSPF
rip	Включить в редистрибуцию маршруты, полученные через протокол RIP
static	Включить в редистрибуцию статические маршруты

Для анонса Loopback интерфейса маршрутизатора R2 используем команду network

ECO1(config-router)#network 2.2.2.2 mask 255.255.255.255

В реализации EcoRouterOS синхронизация выключена по умолчанию, для включения используется команда synchronization в режиме конфигурирования протокола.

Фильтрация и соседские отношения в BGP

Фильтрация маршрутов в BGP осуществляется подобно IGP протоколам, однак о политики указываются конкретно для каждого соседа с отметкой направления in или out .

В таблице ниже представлены команды для фильтрации маршрутов в BGP.

Команда	Список, на который ссылается команда
neighbor allowas-in
neighbor soft-reconfiguraition inbound
neighbor capability dynamic
neighbor capability orf prefix-list
neighbor capability route-refresh
neighbor distribute-list	policy-filter-list
neighbor prefix-list	ip prefix-list
neighbor filter-list	ip as-path access-list
neighbor route-map	route-map

Информацию по различным типам списков можно найти в соответствующих разделах, в данном разделе описаны только A S -path списки . AS-path списки позволяют фильтровать маршруты, основываясь на автономных системах, перечисленных в списке атрибута AS-path. Для этого используются регулярные выражения (подробнее см. Регулярные выражения). Для управления маршрутными политиками используется команда ip as-path access-list <номер> permit/deny <регулярное выражение>.

Обновление партнерских BGP отношений

В таблице ниже представлены команды для обновления партнерских BGP отношений.

Команда	Тип обновления	Количество соседей, направление
clear ip bgp	Жесткий	Все, входящие/исходящие
clear ip bgp neighbor-id	Жесткий	Один, входящие/исходящие
clear ip bgp neighbor-id in/out	Мягкий	Один, входящие/исходящие
clear ip bgp neighbor-id soft in/out	Мягкий	Один, входящие/исходящие
clear ip bgp soft	Мягкий	Все, входящие/исходящие
clear ip bgp neighbor-id soft	Мягкий	Один, входящие/исходящие

Под "жестким" типом обновления подразумевается обновление соседских отношений со сбросом TCP сессии.
Под "мягким" типом обновления подразумевается обновление соседских отношений без сброса TCP сессии.
Для работы функциональности clear ip bgp neighbor-id in требуется наличие команды neighbor <address> soft-reconfiguration inbound в конфигурации протокола.

Пользователям часто приходится менять политики фильтрации маршрутов в BGP. Крупные изменения в таблицах маршрутизации и сброс TCP-сессий с BGP-соседями вызывают всплеск нагрузки на центральный процессор маршрутизатора. Чтобы уменьшить этот эффект и сделать работу с BGP-соседями и анонсами маршрутной информации более удобной и гибкой, в EcoRouterOS предусмотрен функционал отключения автообновления маршрутной информации при смене политик фильтрации. В BGP маршрутные политики могут настраиваться следующими способами:

при помощи префикс-листов (prefix-list);
при помощи карт маршрутов (route-map);
при помощи специальных листов для маршрутных политик (policy-filter-list);
при помощи листов распределения (distribute-list);
при помощи листов фильтрации (filter-list) с листами по BGP AS (ip as-path access-list).

По умолчанию, при создании или изменении политики фильтрации в направлении к соседу маршрутизатор отправит сообщение с анонсами маршрутов (BGP Update) через 30 сек (в случае EBGP-соседства) или мгновенно (в случае iBGP-соседства).

Пример:

ip prefix-list 1 deny 1.1.1.1/32

neighbor 10.0.0.2 prefix-list 1 out

Изменить временной интервал можно командой neighbor 1.1.1.1 advertisement-interval <VALUE>, где <VALUE> указывается в секундах. Выключить подобное поведение можно командой neighbor 10.0.0.2 disable-auto-refresh. Тогда для отправки маршрутной информации соседу необходимо будет сбросить соседские отношения. Для этого без сброса TCP-сессий нужно сбросить соседские отношения (мягкий сброс) - при вызове команд сброса clear ip bgp ... следует добавить ключевое слово soft.

По умолчанию, при создании или изменении фильтрующей политики в направлении от соседа маршрутизатор мгновенно (в обоих случаях - EBGP и iBGP соседства) отправит сообщение с запросом обновления маршрутной информации от соседа (BGP Route-Refresh), но только в том случае, если сосед поддерживает эту опцию.

Пример:

  ip prefix-list 1 deny 1.1.1.1/32

  neighbor 10.0.0.2 prefix-list 1 in

Это поведение вызвано опцией BGP Auto-Refresh, которое в EcoRouterOS включено по умолчанию. Выключить подобное поведение можно командой neighbor 10.0.0.2 disable-auto-refresh, тогда для отправки запроса на обновление маршрутной информации от соседа необходимо будет сбросить соседские отношения (без сброса TCP сессий добавьте ключевое слово soft в командах clear ip bgp …). Здесь также необходима поддержка опции BGP Route-Refresh у соседа.

Команда no neighbor 10.0.0.2 capability route-refresh позволит отключить поддержку опции BGP Route-Refresh и исключить возможность отправки сообщений BGP Route-Refresh соседу.

Внимание! Настоятельно рекомендуется отключать функционал auto-refresh для соседей, если те передают слишком большое количество анонсов в BGP.

Для проверки поддержки этой опции у соседа можно воспользоваться командой:

ecorouter#show ip bgp neighbors

BGP neighbor is 10.0.0.2, remote AS 2, local AS 1, external link

  BGP version 4, remote router ID 100.100.100.100

  BGP state = Established, up for 02:07:11

  Last read 02:07:11, hold time is 90, keepalive interval is 30 seconds

  Neighbor capabilities:

    Route refresh: advertised and received (old and new)

    Address family IPv4 Unicast: advertised and received

  Received 315 messages, 0 notifications, 0 in queue

…………..Вывод сокращен…………….

Фраза в выводе «advertised and received» говорит о включенной опции BGP Route-Refresh как на локальном маршрутизаторе, так и у соседа.

Результат отключения этой опции на локальном устройстве показан ниже:

ecorouter#show ip bgp neighbors

BGP neighbor is 10.0.0.2, remote AS 2, local AS 1, external link

  BGP version 4, remote router ID 100.100.100.100

  BGP state = Established, up for 02:07:11

  Last read 02:07:11, hold time is 90, keepalive interval is 30 seconds

  Neighbor capabilities:

    Route refresh: received (old and new)

    Address family IPv4 Unicast: advertised and received

  Received 315 messages, 0 notifications, 0 in queue

…………..Вывод сокращен…………….

Регулярные выражения

В реализации EcoRouterOS представлен следующий набор регулярных выражений (см. таблицу ниже):

Выражение	Использование
^	Начало строки
$	Конец строки
[ ]	Диапазон значений
-	Спецификация диапазона, например, [0-9]
( )	Логическая группа
.	Любое значение
*	Ноль или большее количество совпадений с предыдущим символом
+	Одно или большее количество совпадений с предыдущим символом
?	Ноль или одно совпадение с предыдущим символом
_	Старт и конец строки, пробел, запятая, открытие или закрытие скобок

Приведем несколько примеров часто используемых регулярных выражений:

.* - любое значение попадает под это правило,
^$ - маршрут из локальной AS,
^100_ - информация о маршруте получена из AS 100,
_100$ - подсеть находится в AS 100,
_100_ - маршрут проходит через AS 100,
^[0-9]+$ - маршрут из непосредственно подключенной (соседней) AS.

Рефлекторы маршрутов и конфедерации

Рефлектором называется маршрутизатор, который выполняет функцию отражения маршрутов. Рефлектор получает маршрут от одного соседа и рассылает его всем другим. Это позволяет уменьшить количество связей для создания полносвязной топологии при обучении соседей всем маршрутам в AS и избежать образования петель.

При администрировании большого BGP домена требуется сконфигурировать рефлекторы. Для этого на маршрутизаторе-рефлекторе используется команда neighbor <address> route-reflector-client.

Рефлекторы маршрутов не оказывают влияния на пути, по которым IP пакеты проходят через сеть, но определяют порядок распространения маршрутной информации в сети.

Конфедерация - группа автономных систем, анонсируемых с общим номером AS внешним узлам BGP. Работа рефлектора рассматривается с точки зрения протокола iBGP, конфедерации функционируют на уровне автономных систем. Применение конфедераций позволяет разбить автономную систему на подсистемы, которые обмениваются маршрутной информацией с помощью протокола eBGP. При создании конфедерации необходимо на всех маршрутизаторах применить команду bgp confederation identifier <1-65535> с указанием номера конфедерации. Соседние AS, которые должны принадлежать конфедерации, указываются с помощью команды bgp confederation peers <numberAS1 numberAS2 ...>. Номера всех нужных соседних AS указываются через пробел.

Команды конфигурирования BGP

Команды конфигурирования протокола BGP представлены в таблице ниже. Данные команды доступны в конфигурационном режиме и в контекстном режиме конфигурирования маршрутизатора (config-router)#.

Команда	Режим	Описание
router bgp <номер AS>	конфигурационный	Переход в режим конфигурирования протокола BGP
address-family ipv4 {unicast \| multicast}	контекстный	Переход в режим конфигурирования address-family
aggregate-address <адрес>	контекстный	Создание суммарного маршрута
auto-summary	контекстный	Включение автосуммаризации
bgp always-compare-med	контекстный	Сравнение атрибутов MED для маршрута, полученного из разных AS определяет лучший путь
bgp as-local-count <2-64>	контекстный	Определяет количество значений собственной AS в атрибуте AS-path
bgp bestpath ...	контекстный	Изменение алгоритма выбора лучшего пути
bgp client-to-client reflection	контекстный	Включение роли рефлектора
bgp cluster-id <1-4294967295>	контекстный	Указание номера кластера
bgp confederation identifier <1-65535>	контекстный	Указание номера конфедерации
bgp confederation peers <1-65535>	контекстный	Указание соседей в конфедерации
bgp config-type {standard \| ecorouteros}	конфигурационный	Определение типа конфигурации, по умолчанию включена ecorouteros, для передачи атрибута community используется тип standard
bgp dampening ...	контекстный	Настройка подавления нестабильных маршрутов
bgp default local-preference <0-4294967295>	контекстный	Указание значения атрибута local preference
bgp deterministic-med	контекстный	Сравнение атрибутов MED для маршрута, полученного из одной AS; атрибуты weight, local preference, AS-path и origin должны быть равны
bgp enforce-first-as	контекстный	Update сообщение, которое пришло не от соседней сконфигурированной AS, будет отброшено
bgp fast-external-failover	контекстный	Моментальный сброс BGP сессии при падении интерфейса
bgp nexthop-trigger delay <1-100>	конфигурационный	Установка задержки на изменения параметров в BGP таблице при каких-либо изменениях параметров у соседнего маршрутизатора
bgp nexthop-trigger enable	конфигурационный	Включение специального мониторинга адреса соседа
bgp rfc1771-path-select	конфигурационный	Включение алгоритма выбора лучшего пути согласно RFC 1771
bgp rfc1771-strict	конфигурационный	Установка атрибута origin согласно RFC 1771
bgp router-id <адрес>	контекстный	Указание BGP идентификатора маршрутизатора
bgp scan-time <0-60>	контекстный	Значение интервала сканирования доступности маршрутов в таблице маршрутизации (по умолчанию 60 сек)
distance bgp <1-255> <1-255> <1-255>	контекстный	Установка административных расстояний для external, internal, local маршрутов
max-paths {ebgp \| ibgp} <2-64>	контекстный	Максимальное количество возможных маршрутов, которые считаются равными
mpls-resolution	контекстный	Автоматическое создание FTN записи для префиксов, полученных от BGP соседей
neighbor <адрес> activate	контекстный	Активация соседских отношений при конфигурировании address-family
neighbor <адрес> advertisement-interval <0-65535>	контекстный	Указание минимального интервала для отправки Update сообщений
neighbor <адрес> allowas-in <1-10>	контекстный	Указание на рекламу префиксов (маршрутов) даже если их источник в той же AS
neighbor <адрес> as-origination-interval <1-65535>	контекстный	Указание минимального интервала для отправки AS-origination Update сообщений
neighbor <адрес> attribute-unchanged [as-path \| next-hop \| med]	контекстный	При изменении значений атрибутов отправлять значения по умолчанию
neighbor <адрес> capability dynamic	контекстный	Включение динамических возможностей для определенного узла
neighbor <адрес> capability orf prefix-list	контекстный	Включение фильтрации ORF и анонсирования ORF соседям
neighbor <адрес> capability route-refresh	контекстный	Включение анонсирования поддержки возможностей обновления маршрутов
neighbor <адрес> connection-retry-time <1-65535>	контекстный	Установка таймера повторного соединения с соседом (по умолчанию 120 сек.)
neighbor <адрес> default-originate	контекстный	Отправка соседу маршрута по умолчанию
neighbor <адрес> description	контекстный	Описание для соседнего маршрутизатора (максимум 80 символов)
neighbor <адрес> disable-infinite-holdtime	контекстный	Невозможность задать бесконечный hold-time
neighbor <адрес> disable-capability-negotiate	контекстный	Отключение проверки на совместимость версий протокола (отключена по умолчанию)
neighbor <адрес> ebgp-multihop <1-255>	контекстный	Установка значения TTL в BGP пакетах при eBGP сессии
neighbor <адрес> enforce-multihop	контекстный	Включение принудительного непрямого соседства
neighbor <адрес> local-as <1-4294967295>	контекстный	Указание номера локальной AS
neighbor <адрес> maximum-prefix <1-4294967295>	контекстный	Контроль количества принимаемых маршрутов от соседа
neighbor <адрес> next-hop-self	контекстный	Отправка информации о Next-Hop соседям iBGP
neighbor <адрес> passive	контекстный	Включение пассивного режима
neighbor <адрес> password	контекстный	Задание MD5 пароля для аутентификации (максимум 80 символов)
neighbor {имя \| адрес} peer-group <имя>	контекстный	Создание группы соседей/добавление в группу
neighbor <адрес> port <0-65535>	контекстный	Указание BGP порта для соседа
neighbor <адрес> remote-as	контекстный	Задание номера AS соседа
neighbor <адрес> remove-private-AS	контекстный	Удаление AS из приватного диапазона при отправке обновлений
neighbor <адрес> route-reflector-client	контекстный	Включение роли рефлектора и указание соседа в роли клиента
neighbor <адрес> route-server-client	контекстный	Указание соседа в роли сервер-клиента
neighbor <адрес> send-community <both/extended/standard>	контекстный	Отправка атрибута community
neighbor <адрес> shutdown	контекстный	Административное выключение BGP отношений
neighbor <адрес> soft-reconfiguration inbound	контекстный	Включение локальной базы данных для принятых маршрутов
neighbor <адрес> timers <0-65535> <0-65535> [connect <1-65535>]	контекстный	Задание keepalive, hold и connect таймеров
neighbor <адрес> transparent-as	контекстный	Включение режима прозрачной AS, не включать значение собственной AS в атрибут AS-path
neighbor <адрес> transparent-nexthop	контекстный	Включение режима прозрачной AS, не указывать себя в качестве Next-Hop к маршруту
neighbor <адрес> unsuppress-map <имя группы>	контекстный	Реклама более специфических маршрутов для соседа при созданном суммарном маршруте
neighbor <адрес> update-source <адрес>	контекстный	Указание интерфейса для создания TCP-сессии
neighbor <адрес> weight <0-65535>	контекстный	Задание атрибута weight
network <адрес>	контекстный	Указание подсетей для рекламы
redistribute {connected \| isis \| rip \| static}	контекстный	Редистрибуция в BGP
synchronization	контекстный	Включение режима синхронизации
timers bgp <0-65535> <0-65535>	контекстный	Задание keepalive и hold таймеров

BGP. Команды просмотра

Команды просмотра информации о настройках и статистике протокола BGP представлены в таблице ниже.

Команда	Описание
show bgp statistics	Вывод статистических данных
show ip bgp	Выводит BGP таблицу
show ip bgp <адрес сети>	Выводит информацию о конкретном маршруте
show ip bgp attribute-info	Отображает информацию обо всех внутренних атрибутах
show ip bgp community	Выводит список маршрутов, принадлежащих к конкретному сообществу
show ip bgp community-info	Выводит информацию о сообществах
show ip bgp dampening {dampened-paths \| flap-statistics \| parameters} vrf {<vrf-name> \| all \| default}	Выводит информацию о подавлении нестабильных маршрутов
show ip bgp filter-list	Выводит список маршрутов, соответствующий AS-path списку
show ip bgp ipv4 <unicast/multicast> ...	Вывод информации для address-family
show ip bgp neighbors	Выводит информацию обо всех сконфигурированных соседях
show ip bgp neighbors <address>advertised-routes	Выводит информацию о рекламируемых маршрутах, которые прошли исходящую фильтрацию
show ip bgp neighbors <address> routes	Выводит информацию о получаемых маршрутах, которые прошли входящую фильтрацию
show ip bgp neighbors <address>received-routes*	Выводит информацию о получаемых маршрутах до каких-либо входных фильтров
show ip bgp paths	Отображает информацию о маршрутах для локального маршрутизатора
show ip bgp prefix-list	Выводит список маршрутов, соответствующий списку префиксов
show ip bgp regexp	Выводит список маршрутов, соответствующий регулярному выражению
show ip bgp route-map	Выводит список маршрутов, соответствующий карте маршрутов
show ip bgp summary	Отображает состояние всех соединений BGP

Dampening

Подавление переключающихся маршрутов (dampening) - это инструмент управления, предназначенный для уменьшения нестабильности и нежелательных колебаний в сети. Нежелательные переключения маршрутов возникают в случае, когда маршруты то появляются в таблице маршрутизации, то пропадают. Это может быть вызвано обрывами линков, ошибками в работе устройств, неправильной настройкой оборудования и т.п. Переключающиеся маршруты в таблице маршрутизации повышают нагрузку на процессоры сетевых устройств, что может привести к более серьезным проблемам в сети. Использование технологии подавления переключающихся маршрутов является хорошей инженерной практикой, которую можно встретить в сетях у многих провайдеров.

Переключающийся маршрут за каждое переключение получает штрафные баллы. Эти штрафные баллы суммируются в реальном времени. Когда превышается установленный "предел для подавления", нестабильный маршрут исключается из анонсирования. Накопленный маршрутом штраф автоматически уменьшается со временем на основании заданного "времени уменьшения штрафа вдвое" (Half-life time). Когда значение штрафа станет ниже "предела для повторного использования" подавление будет снято, и маршрут снова станет анонсироваться.

После того как значение штрафа для маршрута станет меньше половины "предела для повторного использования", информация о подавлении маршрута удаляется из маршрутизатора.

Для задания параметров отключения переключающихся маршрутов в контекстном режиме конфигурирования bgp-маршрутизатора используется команда bgp dampening {route-map <ROUTE-MAP-NAME> | <REACHIBILITY-HALF-LIFE-TIME> <REUSE-VALUE> <SUPPRESS-VALUE> <MAX-SUPPRESS-VALUE> <UN-REACHIBILITY-HALF-LIFE-TIME>}. Команда также позволяет в явном виде указать карту маршрутов для подавления.

Параметр	Описание
<ROUTE-MAP-NAME>	Имя карты маршрутов для подавления
<REACHIBILITY-HALF-LIFE-TIME>	Время доступности в минутах, за которое штраф уменьшается вдвое (default reachability half-life time). Допустимый диапазон 1-45. Значение по умолчанию - 15
<REUSE-VALUE>	Значение предела для повторного использования маршрута. Когда значение штрафа опускается ниже этого значения, маршрут перестает подавляться. Допустимый диапазон 1-20000. Значение по умолчанию 750
<SUPPRESS-VALUE>	Значение предела для подавления маршрута. Когда значение штрафа превышает это значение, маршрут подавляется. Допустимый диапазон 1-20000. Значение по умолчанию 2000
<MAX-SUPPRESS-VALUE>	Максимальная продолжительность подавления стабильного маршрута в минутах. Допустимый диапазон 1-255. Значение по умолчанию в 4 раза больше времени доступности, за которое штраф уменьшается вдвое, или 60 минут
<UN-REACHIBILITY-HALF-LIFE-TIME>	Время недоступности в минутах, за которое штраф уменьшается вдвое. Допустимый диапазон 1-45. Значение по умолчанию - 15

Пример:

#configure terminal
(config)#router bgp 11
(config-router)#bgp dampening 20 800 2500 80 25

Background BGP scanners

Данные параметры отвечают за сканирование таблиц BGP RIB и IP RIB маршрутизатора, а также за сортировку, отправку и удаление записей из них. Как известно, BGP использует только маршруты с доступным next-hop и в случае его исчезновения удаляет подсети из таблиц. Эти действия определяются значением таймера background bgp next-hops, по умолчанию все маршруты проверяются 1 раз в 60 секунд.

Изменить значения данного таймера можно в контекстном режиме конфигурирования bgp командой bgp scan-time next-hops <0-60>. При указании значения 0 сканирование будет отключено.

Помимо доступности next-hop BGP сканирует таблицы маршрутизатора на предмет наличия новых статических записей и маршрута 0.0.0.0. Эти действия определяются значением таймера background bgp networks, по умолчанию все маршруты проверяются 1 раз в 15 секунд.

Изменить значения данного таймера можно в контекстном режиме конфигурирования bgp командой bgp scan-time networks <15-60>.

Для снижения нагрузки на CPU устройства сетевой инженер может выставить максимальные значения таймеров сканирования, но при этом будет увеличено время сходимости сети.

Команды clear

Для очистки информации о подавлении нестабильных маршрутов для протокола BGP для выбранной сети или VRF предназначена команда clear ip bgp dampening, запускаемая в административном режиме. Синтаксис команды следующий: clear ip bgp dampening [<ADDRESS>[/<MASK>] | ] [ vrf {<VRF-NAME> | default | all} ].

Параметр	Описание
<ADDRESS>/<MASK>	Очистить информацию для подсети с указанным IP и маской, например, 35.0.0.0/8
vrf {<VRF-NAME> \| default \| all}	Очистить информацию о сущности VRF - с указанным именем VRF-NAME, выбранной по умолчанию (default) или для всех VRF-сущностей (all)

Пример:

#clear ip bgp dampening 35.0.0.0/8

Для очистки информации о протоколе BGP (статистики и данных по IPv4) предназначена группа команд clear bgp, запускаемая в административном режиме.

Для очистки статистики синтаксис команды следующий: clear bgp statistics.

Для очистки данных по IPv4 синтаксис команды следующий: clear bgp ipv4 {multicast | unicast} { * | <AS-number> | <ADDRESS>[/<MASK>] | flap-statistics { <ADDRESS>[/<MASK>] | vrf {<VRF-NAME> | all | default} } }.

Параметр	Описание
<ADDRESS>/<MASK>	IP-адрес подсети и маска, например, 35.0.0.0/8
multicast \| unicast	Выбрать режим multicast или unicast
<AS-number>	Номер автономной системы в диапазоне от 1 до 4294967295
flap-statistics	Очистить статистику по переключающимся маршрутам выбранной по адресу и маске (ADDRESS/MASK) или имени (VRF-NAME) сущности, всех сущностей (all) или сущности по умолчанию (default)

Примеры:

#clear bgp statistics

#clear bgp ipv4 unicast flap-statistics all

BGP Blackhole

В качестве одного из методов защиты от DDoS атак в EcoRouterOS предусмотрен функционал отбрасывания трафика через Null-интерфейс путем его подстановки в качестве адреса следующего узла для BGP-маршрутов. Подобные сценарии являются эффективным средством борьбы с крупными и масштабными атаками, целью которых является довести атакуемую сеть до «отказа в обслуживании». Более подробную информацию о всех преимуществах и недостатках этого функционала можно найти в Интернете.

Ниже рассматривается пример сценария и конфигурации EcoRouter.

Допустим, что злоумышленник PC из сети 192.168.0.0/24 подает огромное количество трафика в BGP AS на Server 10.10.10.10/32, пытаясь вызвать неработоспособность сервера. Задача сводится к тому, что необходимо с устройства R1 отправить рекламу об адресе 10.10.10.10/32 с определенным номером атрибута community. Маршрутизатор EcoRouter ECO-2, приняв рекламу с этим маршрутом, должен обновить данные в RIB и начать отбрасывать все пакеты, приходящие с PC в сторону адреса 10.10.10.10/32. Конфигурация ECO-2 может выглядеть следующим образом:

ecorouter#sh running-config

no service password-encryption

hw mgmt ip 192.168.255.1/24

ip vrf management

mpls propagate-ttl

security default

security none vrf management

ip pim register-rp-reachability

router bgp 1

 redistribute connected

 neighbor 1.1.1.1 remote-as 1

 neighbor 1.1.1.1 soft-reconfiguration inbound

 neighbor 1.1.1.1 route-map BLACKHOLE in

ip route 9.9.9.9/32 Null

ip community-list 66 permit 1:777

route-map BLACKHOLE permit 10

 match community 66

 set ip next-hop 9.9.9.9

route-map BLACKHOLE permit 20

line con 0

line vty 0 39

traffic-class default

port te0

 lacp-priority 32767

 mtu 9728

 service-instance 1

  encapsulation untagged

port te1

 lacp-priority 32767

 mtu 9728

 service-instance 1

  encapsulation untagged

interface 1

 ip mtu 1500

 connect port te1 service-instance 1

 ip address 1.1.1.2/24

interface 2

 ip mtu 1500

 connect port te0 service-instance 1

 ip address 192.168.0.1/24

 vrf management

Обратите внимание на статический маршрут в Null-интерфейс и инструкцию set ip next-hop 9.9.9.9 в карте маршрутов. Это главные условия для установки рекурсивного маршрута в RIB через Null-интерфейс. Пример вывода таблицы маршрутизации:

ecorouter#sh ip ro

Codes: K - kernel, C - connected, S - static, R - RIP, B - BGP

       O - OSPF, IA - OSPF inter area

       N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2

       E1 - OSPF external type 1, E2 - OSPF external type 2

       i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area

       * - candidate default

IP Route Table for VRF "default"

C       1.1.1.0/24 is directly connected, 1

S       9.9.9.9/32 [1/0] is a summary, Null

B       10.10.10.0/24 [200/0] via 1.1.1.1, 1, 00:08:45

B       10.10.10.10/32 [200/0] via 9.9.9.9 (recursive blackhole), 00:08:45

C       192.168.0.0/24 is directly connected, 2

Gateway of last resort is not set

В примере использовался протокол iBGP, при необходимости этот функционал можно использовать и в eBGP топологии, однако, для создания рекурсивного маршрута через Null потребуется указание команды neighbor <адрес> ebgp-multihop <значение> для соседа, который отсылает информацию о маршруте с атрибутом community (в примере адрес соседа 1.1.1.1) или создать loopback-интерфейс на EcoRouter c адресом из подсети используемого BGP next-hop в карте маршрутов (route-map).
